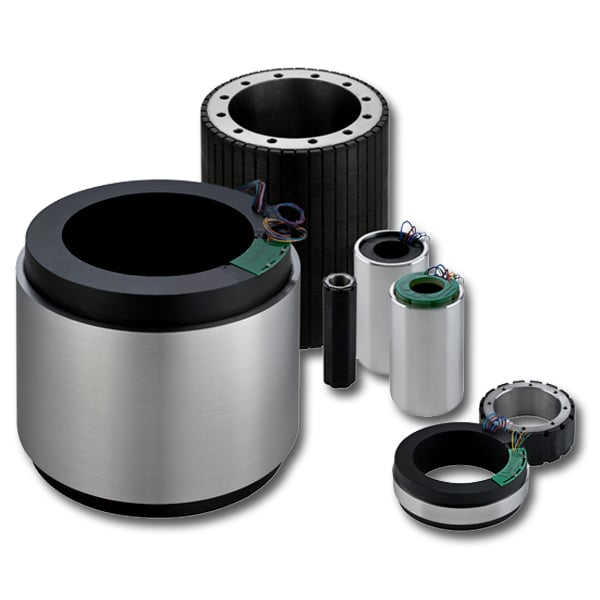

Die KBM Serie gehäuseloser Torquemotoren ist die neueste Entwicklung in der Direktantriebstechnik. Die KBM Bausatzmotoren (Kitmotoren) wurden speziell für die Anforderungen modernen Engineerings entwickelt und bieten deshalb beste Performance, lange Lebensdauer und einfachen Einbau. Optional werden ab Werk Hall-Effektsensoren angeboten. Mehrere Wicklungsvarianten mit jeweils optimierten Isolationseigenschaften erlauben den Einsatz in einem weiten Spannungsbereich bis 680Vdc.
Es steht eine ganze Reihe von Standardoptionen zur Verfügung (siehe allgemeine Informationen); falls diese nicht Ihre Anforderungen erfüllen, kontaktieren Sie uns bitte, wir bieten Ihnen gerne eine maßgeschneiderte Lösung an, z. B. Sonderwicklungen, Montageoptionen, mechanische Anpassungen, Sondermaterialien, Isolationseigenschaften, magnetische Optimierung (z.B. weniger Rastmoment), etc.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

KBM Serie Highlights

  • hohe Drehzahl bis 18500 U/min möglich (typabhängig)
  • 14 Baugrößen (60 bis 782mm AD), jeweils mit 3 oder 4 verschiedenen Baulängen
  • Dauerhaltemoment von 0,5 bis 3.500Nm
  • vergossene Statorwicklung
  • max. interne Wicklungstemperatur 155°C
  • Überlastschutz durch PTC
  • Seltene-Erde Magnete: Neodymium-Eisen-Bor
  • Rotormagnete gebondet
  • RoHS kompatibel
  • UL, CE zertifziert
  • kundenspezifische Ausführungen möglich

Datentabelle KBM

Modell
Datenblatt
Zeichnung
ohne Halls
Zeichnung
mit Halls
Spitzen-
moment
Nm
Dauer-
moment
Nm
Km
Nm/W^1/2
Pol
-zahl
Baugröße
AD / ID
mm
Länge
Stator
mm
L gesamt
ohne / mit Halls
mm
Gewicht
ohne / mit Halls
kg
KBM-10X01
KBM-10X02
KBM-10X03
KBM-10X04
Zeichnung
KBM-10
ohne Halls
Zeichnung
KBMS-10
mit Halls
1,170,4870,065660,0 / 16,046,046,0 / 53,310,379 / 0,425
2,330,8760,10765,065,0 / 72,190658 / 0,703
3,461,160,13684,084,0 / 91,060,943 / 0,990
5,461,450,168103,0103,0 / 109,941,22 / 1,26
KBM-14X01
KBM-14X02
KBM-14X03
Zeichnung
KBM-14
ohne Halls
Zeichnung
KBMS-14
mit Halls
3,281,220,144875,0 / 20,058,058,0 / 65,330,898 / 1,0
6,672,080,22589,089,0 / 96,221,59 / 1,68
10,12,820,279120,0120,0 / 127,12,98 / 3,08
KBM-17X01
KBM-17X02
KBM-17X03
KBM-17X04
Zeichnung
KBM-17
ohne Halls
Zeichnung
KBMS-17
mit Halls
5,952,08>0,2271085,0 / 30,057,857,8 / 65,101,05 /1,16
12,23,580,35986,886,8 / 93,981,87 / 1,97
18,54,890,461115,80115,8 / 122,862,65 / 2,76
23,76,20,544144,8144,8 / 151,743,62 / 3,72
KBM-25X01
KBM-25X02
KBM-25X03
KBM-25X04
Zeichnung
KBM-25
ohne Halls
Zeichnung
KBMS-25
mit Halls
14,44,90,45210110,0 / 50,062,7062,70 / 70,041,79 / 2,02
29,48,70,72993,7093,70 / 100,933,27 / 3,50
42,211,90,939124,70124,70 / 131,814,72 / 4,90
54,414,81,11155,70155,70 / 162,706,17 / 6,35
KBM-35X01
KBM-35X02
KBM-35X03
KBM-35X04
Zeichnung
KBM-35
ohne Halls
Zeichnung
KBMS-35
mit Halls
40,912,60,95410140,0 / 65,083,7483,74 / 90,924,68 / 5,17
58,817,31,24108,74108,74 / 115,796,76 / 7,21
76,121,81,51133,74133,74 / 140,658,80 / 9,34
92,325,61,71158,74158,74 / 165,5210,9 / 11,3
KBM-43X01
KBM-43X02
KBM-43X03
Zeichnung
KBM-43
ohne Halls
Zeichnung
KBMS-43
mit Halls
18,06,10,58016159,82 / 76,2511,4336,07 / 44,072,26 / 2,66
34,611,61,0022,8647,50 / 55,503,49 / 3,89
64,521,01,6545,7270,36 / 78,365,96 / 6,39
KBM-45X01
KBM-45X02
KBM-45X03
Zeichnung
KBM-45
ohne Halls
Zeichnung
KBMS-45
mit Halls
11930,72,1610190,0 / 85,0107,6107,6 / 114,2912,2 / 13,2
17043,72,80141,06141,06 / 148,1717,5 / 18,5
21854,63,36175,05175,05 / 182,0523,1 / 24,2
KBM-57X01
KBM-57X02
KBM-57X03
Zeichnung
KBM-57
ohne Halls
Zeichnung
KBMS-57
mit Halls
46,118,81,4924202,95 / 104,1420,3244,96 / 52,964,54 / 5,31
11533,52,5140,6465,28 / 73,287,89 / 8,62
21860,03,7181,79106,43 / 114,4314,5 / 15,4
KBM-60X01
KBM-60X02
KBM-60X03
Zeichnung
KBM-60
ohne Halls
Zeichnung
KBMS-60
mit Halls
12753,93,4438229,90 / 105,0248,11103,74 / 106,9113,2 / 15,3
2551085,7897,71153,34 / 156,5125,2 / 27,9
3931547,46147,32202,95 / 206,1237,2 / 39,8
KBM-79X01
KBM-79X02
KBM-79X03
Zeichnung
KBM-79
mit Halls
Zeichnung
KBMS-79
mit Halls
15243,52,8932259,66 / 152,4531,7558,43 / 66,299,2 / 10,7
31979,64,8163,5090,18 / 98,0416,9 / 18,4
6371437,29127,00153,68 / 161,5432,1 / 33,5
KBM-88X01
KBM-88X02
KBM-88X03
Zeichnung
KBM-88
ohne Halls
Zeichnung
KBMS-88
mit Halls
41420510,346331,50 / 154,9867,56132,58 / 135,6337,6 / 42,6
78938516,3136,65201,67 / 204,7272,6 / 77,6
1.20053820,6205,74270,76 / 273,81106 / 111
KBM-118X01
KBM-118X02
KBM-118X03
KBM-118X04
Zeichnung
KBM-118
ohne Halls
Zeichnung
KBMS-118
mit Halls
99432511,838361,20 / 260,29101,60145,42 / 149,8637,1 / 39,2
1.45144614,6152,40196,22 / 200,6653,5 / 56,2
1.93256017,1203,20247,02 / 251,4671,7 / 73,9
2.40067219,4254,00297,82 / 302,2688,5 / 90,7
KBM-163X01
KBM-163X02
KBM-163X03
Zeichnung
KBM-163
ohne Halls
Zeichnung
KBMS-163
mit Halls
1.96677625,656537,16/ 333,16
Flansch 605,0
142,54142,5490,7 / 96,2
2.9151.09032,5193,34193,34131 / 136
3.9321.37638.2244,14244,14161 / 166
KBM-260X01
KBM-260X02
KBM-260X03
Zeichnung
KBM-260
ohne Halls
Zeichnung
KBMS-260
mit Halls
6.4941.93247,158781,89/ 597,50
Flansch 850,0
172,62172,62170 / 177
9.7422.70659,8237,39237,39249 / 257
12.8123.44570,4302,16302,16329 / 336
