Drehtisch bzw. Rundtisch mit Direktantrieb

Die ABSODEX Familie von spielfreien Drehtischen bzw. Rundtischen (Direktantrieb) unseres japanischen Herstellerpartners CKD hat eine kompakte Bauform, eine geringe axiale Länge sowie einen breiten Drehmomentbereich. MACCON bietet Drehtische bzw. Rundtische der AX6000M und AX4000T Serie an. Die Nennmomente reichen von 0,4 bis 330Nm. Spitzenmomente bis 1.000Nm. Hohlwellen (Innenbohrung) bis 85mm. Die Drehtische verfügen über ein integriertes hochauflösendes Winkelmessssytem, die eine 19 Bit Auflösung bietet. Das führt dazu, dass die spielfreien Direktantriebe eine hohe Positioniergenauigkeit erreichen. Die Drehtische haben einen optionalen Montageflansch. Rundlaufgenauigkeit von 30µm. Planlaufgenauigkeit von 50 - 80µm. Für eine höhere Rundlaufgenauigkeit bzw. Planlaufgenauigkeit bietet MACCON die TauDisc ND-s Familie des japanischen Herstellerpartners Nikki Denso, lesen Sie hierfür weiter unten.
Für weitere technische Details, bitte laden Sie den Katalog herunter (siehe Link rechts oben).

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

Anwendungen der Drehtische bzw. Rundtische mit Direktantrieb

Die direktangetriebenen Rundtische sind eine kostengünstige Alternative zu Servomotoren mit angeschlossenem Planetengetriebe.

Typische Anwendungsgebiete sind:

  • Halbleiteranwendungen
  • Machine-Vision Inspektionsanwendungen
  • Screen printing machine
  • Laserbearbeitungsmaschinen
  • Optische Anwendungen
  • Lebensmittelbranche
  • FPD-Klebemaschine
  • Laminiermaschine
  • Rollenzuführung
  • Abfüllanlagen

Drehtische / Rundtische der AX6000M Serie

Technische DatenAX6001MAX6003M
Spitzendrehmoment1,2 Nm3,0 Nm
Dauerdrehmoment0,4 Nm1,0 Nm
Max. Drehzahl240 rpm240 rpm
Wiederholgenauigkeit±10 arcsec±10 arcsec
Auflösung19 Bit19 Bit
Rundlaufgenauigkeit30 µm30 µm
Planlaufgenauigkeit50 µm50 µm

Die Kompabilitätsfunktion der Drehtische bzw. Rundtische ermöglicht eine flexible Konfiguration von Antrieb, Aktuator und Kabel.

Drehtische / Rundtische der AX4000T Serie (kompakt/mittel)

Technische DatenAX4009TAX4022TAX4045TAX4075T
Spitzendrehmoment9 Nm22 Nm45 Nm75 Nm
Dauerdrehmoment3 Nm7 Nm15 Nm25 Nm
Max. Drehzahl240 rpm240 rpm240 rpm140 rpm
Wiederholgenauigkeit±5 arcsec±5 arcsec±5 arcsec±5 arcsec
Auflösung19 Bit19 Bit19 Bit19 Bit
Rundlaufgenauigkeit30 µm30 µm30 µm30 µm
Planlaufgenauigkeit50 µm50 µm50 µm50 µm

Die AX4000T Serie unterstützen große Trägheitsmomente. Die Kompabilitätsfunktion der Drehtische bzw. Rundtische ermöglicht eine flexible Konfiguration von Antreib, Aktuator und Kabel.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

Drehtische / Rundtische der AX4000T Serie (groß)

Technische DatenAX4150TAX4300TAX4500TAX410WT
Spitzendrehmoment150 Nm300 Nm500 Nm1000 Nm
Dauerdrehmoment50 Nm100 Nm160 Nm330 Nm
Max. Drehzahl100 rpm100 rpm70 rpm30 rpm
Wiederholgenauigkeit±5 arcsec±5 arcsec±5 arcsec±5 arcsec
Auflösung19 Bit19 Bit19 Bit19 Bit
Rundlaufgenauigkeit30 µm30 µm30 µm30 µm
Planlaufgenauigkeit50 µm50 µm50 µm80 µm

Die AX4000T Serie unterstützen große Trägheitsmomente. Die Kompabilitätsfunktion der Drehtische bzw. Rundtische ermöglicht eine flexible Konfiguration von Antreib, Aktuator und Kable.

Anwendungsbeispiele der Drehtische bzw. Rundtische

Beförderung von elektronischen Platinen

Mit den Drehtischen / Rundtischen besteht die Möglichkeit elektronische Platinen um 90° zu versetzen.

Pick & Place Systeme

Mit den Drehtischen / Rundtischen besteht die Möglichkeit, automatisierte, platzsparende Pick & Place Handlingssysteme zu konstruieren.

Montage- und Prüfsysteme

Mit den Drehtischen / Rundtischen besteht die Möglichkeit, Montage- und Prüfsysteme zu konstruieren. Diese Konstruktionen ermöglichen Änderungen des System-Aufbaus ohne Zeitverluste.

Drehtisch mit Direktantrieb für höhere Rundlaufgenauigkeit bzw. Planlaufgenauigkeit

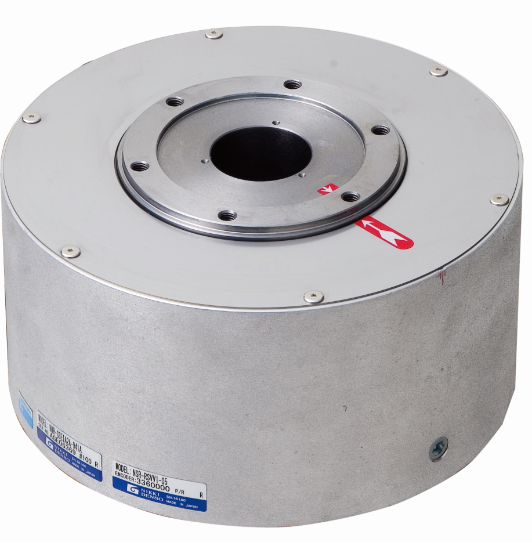

Die TauDisc ND-s Familie von spielfreien Drehtischen (Direktantrieb) unseres japanischen Herstellerpartners Nikki Denso haben eine kompakte Bauform, eine geringe axiale Länge sowie einen breiten Drehmomentbereich. Die Nennmomente reichen von 5 bis 500Nm. Spitzenmomente bis 1.000Nm. Hohlwellen (Innenbohrung) bis 68mm. Die Drehtische verfügen über ein integriertes hochauflösendes Winkelmessssytem, das 25 oder 26 Bit Auflösung bietet. Das führt dazu, dass die spielfreien Direktantriebe eine hohe Positioniergenauigkeit erreichen. Die Drehtische haben einen optionalen Montageflansch. Die folgenden Optionen für die Rundlaufgenauigkeit bzw. für die Planlaufgenauigkeit stehen zur Verfügung:

 30μm (Standard) / 5μm (High-Precision) / 3μm (Ultra-high Precision)

Für weitere technische Details, bitte laden Sie den Katalog herunter (siehe Link rechts) oder kontaktieren Sie uns, um mit einem erfahrenen Ingenieur über Ihre Anforderungen zu sprechen.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen
