Rastmomentfreie Motoren ohne Cogging

Rastmomentfrei

Rastmoment (engl. Cogging) entsteht durch die magnetische Anziehungskraft zwischen dem vernuteten Eisenkern einer Motorwicklung und den Permanentmagneten des Rotors. Durch das Drehen des Rotors kann somit eine sinusförmige Welligkeit im Drehmomentprofil beobachtet werden.

Das Rastmoment macht es schwieriger, anspruchsvolle Servoaufgaben wie z.B. Mikrometer- oder Nanometergenaue Positionierung, oder bei Aufgaben wie z.B. Verfahren mit Kriechgeschwindigkeit zu meistern. Man braucht also Motoren ohne Rastmoment.

Es gibt zwei Arten von rastmomentfreien Motoren. Motoren, deren Wicklung ohne Eisenkern ist, bekannt als eisenlose Motoren (vgl. Bild rechts). Oder aber, Motoren deren Wicklung einen nicht-vernuteten Eisenrückschluss haben (vgl. Bild rechts). In diesem Falle entsteht zwar die vorher erwähnte magnetische Anziehungskrauft, jedoch ohne Welligkeit.

TG Familie von eisenlosen Motoren

LSI Familie von nutlosen Motoren

Der eisenlose Motor kann schneller fahren, da im Stator keine sog. "Eisenverluste" (elektrische Wirbelströme) entstehen. Dafür hat der eisenlose Motor eine geringere Drehmomentdichte. Die geringere Drehmomentdichte kann er jedoch durch eine höhere Leistungsdichte wettmachen. Zudem ist der eisenlose Motor leichter als ein eisenbehafteter Motor.

Der rastmomentfreie Motor mit dem nicht-vernuteten Eisenrückschluss hat eine höhere Drehmomentdichte gegenüber dem gerade erwähnten eisenlosen Motor, kann aber nicht so schnell fahren, wegen der Eisenverluste. In den nachfolgenden Absätzen, beschreiben wir unsere beiden Familien von rastmomentfreien Motoren.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

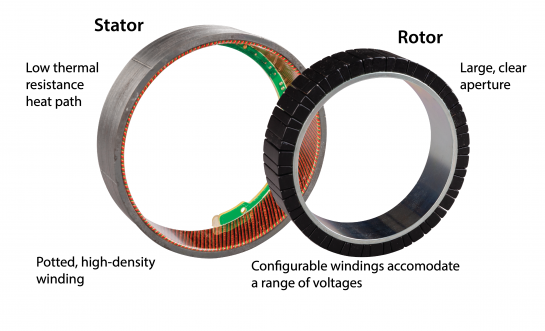

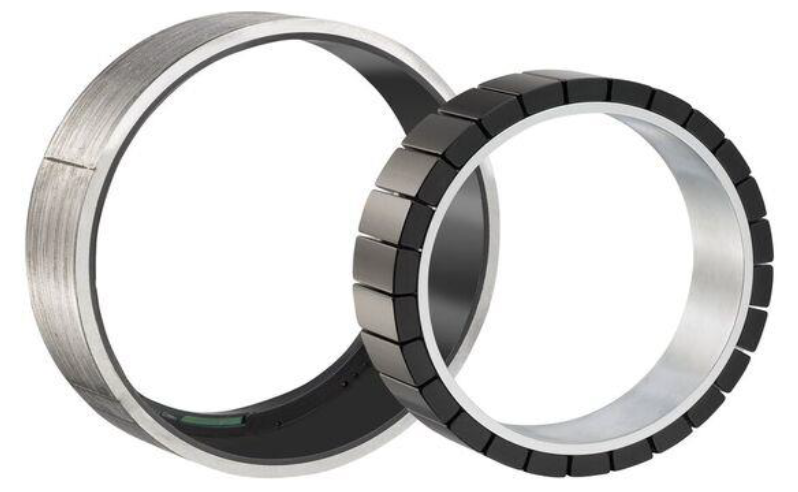

Rastmomentfreie Motoren der LSI-Serie (Innenläufer)

Unser Hersteller-Partner Fa. ThinGap ist Spezialist für rastmomentfreie Motoren. Die PM-bürstenlosen Drehstrommotoren haben eine Ring-Geometrie und bestehen aus eigenentwickelter Technologie für rastmomentfreie Statoren. Hierbei wird das nutenlose Statorblechpaket ringförmig hinter der Statorwicklung montiert. Das Ergebnis: Motoren und Generatoren, welche die gleiche Drehmomentdichte wie herkömmliche Motoren bieten, bei nicht zu übertreffendem Gleichlauf. Die ringförmige Geometrie ermöglicht neue Maschinendesigns, die besser integriert, kompakter und leichter sind.

Im Gegensatz zu Motoren mit geringem Rastmoment, haben nur ThinGap Motoren tatsächlich kein Rastmoment ("True-Zero™"). Das liegt daran, dass das Statorblechpaket als Ring keine Nuten aufweist und somit der Rotor in keine definierte Position strebt (magnetischer Pol). Das führt zu einer präzisen Drehbewegung, sowie zu einem hohen Gleichlauf.

Tabellarische Übersicht der Motorparameter der LSI-Serie

TypNenn-
Moment
[Nm]
Nenn-
Drehzahl
[RPM]
Spitzen-
Moment
[Nm]
Pol-
Zahl
Stator
AD
[mm]
Rotor
ID
[mm]
Axiale
Länge
[mm]
Gewicht
Bausatz
[kg]
Hall
Option
Datenblatt
LSI 25-100,01663700,04482511,9610,130,022Nein
LSI 25-160,02584000,07182514,6315,670,026Nein
LSI 25-250,06664000,20082511,9624,940,048Nein
LSI 39-100.03346200.1051239,3422,859,520,043Nein
LSI 39-170.10146000.3561239,3422,8517,190,076Nein
LSI 39-390.27946001.0201239,3422,8538,960,154Nein
LSI 51-130,1433260,5218513012,30,089Nein
LSI 51-250.3533001,77185130250,177Nein
LSI 59-130,1828400,73225936130,121Nein
LSI 59-220,3828001,73225935,621,80,203Nein
LSI 75-120,2925001,13267552,211,90,151Ja

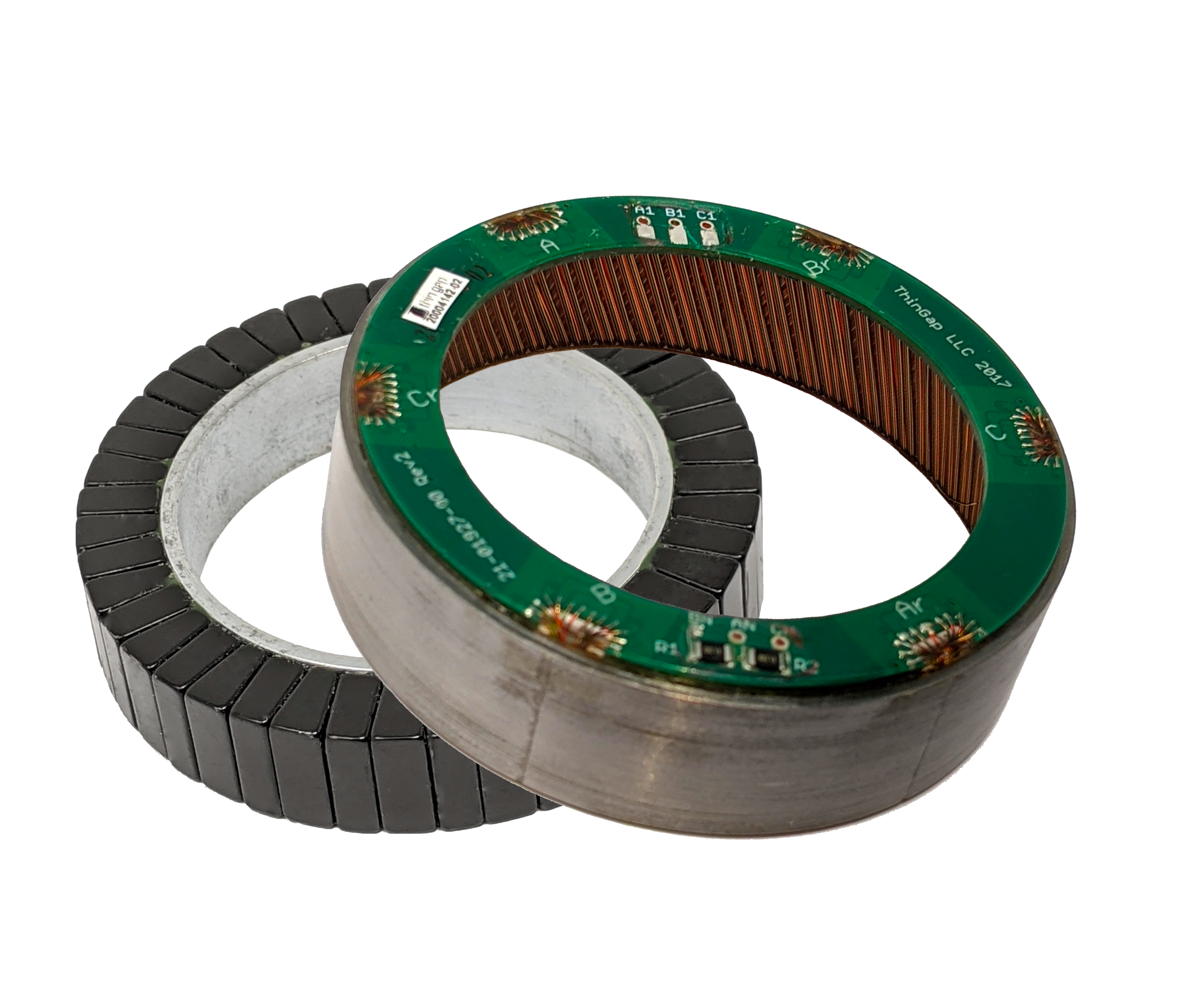

LSI 75-200,6625002,34267552,220,30,278Nein
LSI 75-301,0425005,49267552,2300,39Nein
LSI 105-331,9022707,6726104,777,724,90,648Ja
LSI 130-232,25153012,1026130,295,322,90,837Ja
LSI 130-404,24160025,5032130100,139,91,186Ja
LSI 152-293,58200018,4036152,4127,828,50,725Ja
LSI 152-558,36220050,1040152127,8551,617Nein
LSI 224-318,73130071,0032223,52183,5931,142,103Nein
LSI 224-6725,550021838223,52183,5967,424,875Nein
LSI 267-3211,54205868,1038266,7231,431,82,047Ja
LSI 267-5824,402200191,034267231,458,24,028Ja

Rastmomentfreie Motoren der LSO-Serie (Außenläufer)

Die neue LSO-Serie von Außenläufer-Torquemotoren baut auf die erfolgreiche LS-Serie auf.

Merkmale der LSO-Serie:

  • hohes Drehmoment
  • kein Rastmoment
  • geringe axiale Länge
  • geringes Gewicht
  • große Durchgangsbohrung

Durch die Außenläufer-Bauweise (Rotor befindet sich auf der Außenseite des Stators), bieten die neuen Bausätze ein mechanisches Merkmal, für Anwendungen, die eine Außenrotation um ein stationäres Zentrum benötigen.

Typische Anwendungsgebiete für rastmomentfreie Außenläufer-Bausatzmotoren:

  • Kardanische Systeme
  • satellitengestützte Laserkommunikationssysteme

Tabellarische Übersicht der Motorparameter der LSO-Serie

TypNenn-
Moment
[Nm]
Nenn-
Drehzahl
[RPM]
Spitzen-
Moment
[Nm]
Pol-
Zahl
Stator
ID
[mm]
Rotor
AD
[mm]
Axiale
Länge
[mm]
Gewicht
Bausatz
[kg]
Hall
Option
Datenblatt
LSO 225-5111,3592012542198,02224,7954,962,422Nein
LSO 225-6617,869206442198,02224,7970,482,778Nein

Die LSO-Serie wird voraussichtlich 2022 um weitere Baugrößen erweitert.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

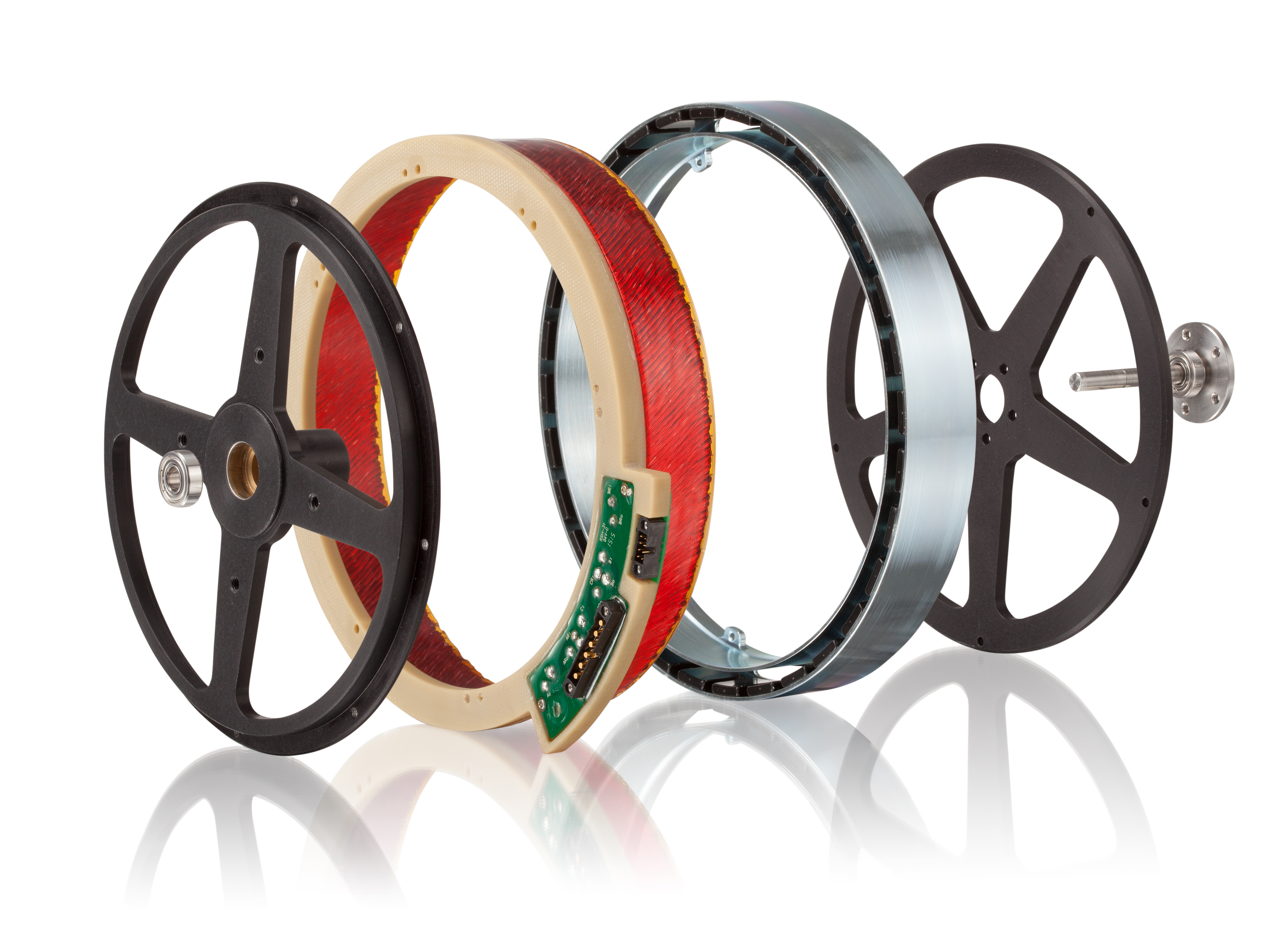

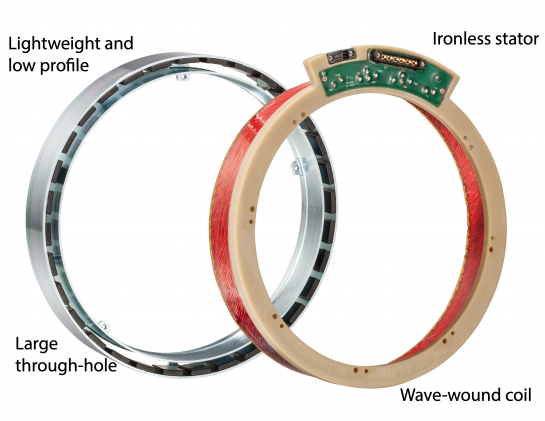

Rastmomentfreie Motoren der TG-Serie

Unser Hersteller-Partner Fa. ThinGap ist Spezialist für eisenlose Motoren. Die PM-bürstenlosen Drehstrommotoren der TG-Serie haben eine Ring-Geometrie und bestehen aus eigenentwickelter Technologie für eisenlose Statoren. Das Ergebnis: Motoren und Generatoren, die wenig wiegen, sowie eine hohe Leistungsdichte bei nicht zu übertreffendem Gleichlauf liefern. Die ringförmige Geometrie ermöglicht neue Maschinendesigns, die besser integriert, kompakter und leichter sind.

Die TG-Motoren bieten folgende Vorteile:

  • hohes Verhältnis zwischen Drehmoment und Gewicht
  • niedrige Trägheit
  • bessere Integration in die Maschine dank ringförmiger Geometrie
  • null Rastmoment ermöglicht bessere Stellgenauigkeit und Gleichlauf
  • hohe Leistungsdichte von 50W bis 550kW
  • Durchmesser von 40mm bis 900mm

Tabellarische Übersicht der Motorparameter der TG-Serie

TG-SerieModellAD/
Axiale
Länge
[mm]
Nenn-
Moment
[Nm]
Spitzen-
Moment
[Nm]
Erforderliche
Spannung
bei max.
Drehzahl
[V]
Max.
Drehzahl
[RPM]
Serie 2TGI231057 / 620,7402,6841,56.500
TGO232060 / 600,351,8768,516.000
TGO233067 / 630,962,83102,216.000
TGO234067 / 621,023,6951,36.500
TGI04646 / 620,714,1477,03.300

Serie 3TG303071 / 160,140,41134,030.600
TG304075 / 170,190,53160,828.400
TG305076 / 160,210,62118,217.900

Serie 4TGD108108 / 512,803,9441,94.800
TGO110110 / 210,993,8828,04.000

Serie 5TG5130131 / 301,685,00168,718.400
TG5140136 / 302,658,12199,013.900
TG5150138 / 303,5711,52207,210.300

Serie 7TG7130178 / 392,9810,88156,113.700
TG7140182 / 394,2617,47186,110.800
TG7150190 / 394,8323,25230,910.300

Kundenspezifisch250-600
mm
(AD)
7-200 kW output2K-20K







Anwendung von rastmomentfreien Motoren in der Luftfahrttechnik: Kardanische Aufhängung / Gimbal

Die kardanische Aufhängung, auch kardanische Lagerung (engl. Gimbal) genannt, ist eine Aufhängevorrichtung, bei der ein Körper in alle Richtungen drehbar im Raum gelagert ist. Die kardanische Aufhängung besteht in den meisten Fällen aus drei Ringen, deren Achsen jeweils um 90° verstetzt, ineinader drehbar gelagert sind. Gimbals werden häufig in der Luft- & Raumfahrt und Satellitenkommunikation eingesetzt. Für solche Gimbal-Systeme eignen sich besonders die rastmomentfreien ThinGap-Motorsätze der LSI-Serie.

Der Einsatz von kardanischen Aufhängungen in der Luft ist sowohl bei bemannten Flugzeugen als auch bei unbemannten Luftfahrzeugen (UAVs) weit verbreitet. Neben der üblichen Verwendung in Kommunikationssystemen werden sie zunehmend in Sicherheitssystemen von Polizei, bei Such- und Rettungsaktionen und zur Unterstützung von Unwetter- und Offshore-Einsätzen der Küstenwache eingesetzt. Diese hochmodernen Gimbals oder "Balls", wie sie oft genannt werden, sind häufig mit fortschrittlichen Systemen wie Wärmebildkameras, hochpräzisen Kameras, Luft-Boden-Kommunikation und Lasern zum Ausrichten, Entfernungsmessen und Beleuchten ausgestattet.
Multiaxiale Gimbals benötigen Hochleistungsmotoren, um ihre Bewegungen direkt anzutreiben und die Position zu halten. Als luftgestützte Systeme wird hohe Leistung durch Gewicht, Drehmomentkapazität, reibungslose Bewegung und einen wünschenswerten Formfaktor definiert. Die nutenlosen Motorkits der LSI-Serie erfüllen alle diese kritischen Anforderungen.

Die Nutenlose Motoren der LSI-Familie eliminieren das Cogging-Drehmoment und bieten eine sehr guten Gleichlauf, die für optische Systeme zum präzisen Zielen, Zeigen und Zoomen bei großen Abständen und ansonsten für eine gleichmäßige Bewegung zum präzisen Scannen entscheidend ist.

Zusammenfassung der Eigenschaften von Motoren der LS-Serie:

  • rastmomentfrei für eine sanfte und präzise Bewegung
  • geringes Gewicht
  • große Durchgangsbohrung
  • hohes Spitzendrehmoment und höchste Drehmomentdichte
  • geeignet für den Betrieb mit niedrigen Geschwindigkeiten z. B. in Kardangelenken, Robotik, optischen Plattformen
  • rahmenlose Motorbausätze für eine enge Integration in die Kundenmechanik

Anwendung von rastmomentfreien Motoren in der Weltraumtechnik: Reaktionsrad

Ein Reaktionsrad ist ein Aktuator zur Positionsregelung eines Satelliten. Das Reaktionsrad übt ein Drehmoment aus, um den Satelliten entlang der selben Achse, jedoch in die entgegengesetzte Richtung zu drehen. Ein Reaktionsrad besteht aus einem Elektromotor, eine von ihm gedrehte Schwungradmasse und eine Steuerelektronik für die Bestimmung der Drehzahl des Motors. Im Gegensatz zu Steuerraketen oder elektromagnetischen Spulen, die den Drall des Systems verändern, bleibt der Gesamtdrall des Satellitensystems konstant. Für die Lagerregelung eines Satelliten eignen sich besonders die rastmomentfreien ThinGap-Motorsätze der TG-Serie.

Die Motoren der TG-Serie haben folgende Eigenschaften:

  • sehr guter Gleichlauf da rastmomentfrei
  • geringe axiale Länge
  • geringes Gewicht
  • hohe Drehmoment-Dichte
  • rastmomentfreie und präzise Drehzahlregelung
  • hohe Geschwindigkeit, hoher Wirkungsgrad, da keine Eisenverluste vorhanden
  • Weltraumqualifizierung, einschließlich ausgasungsarmer Komponenten
  • große Durchgangsbohrung

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Anwendung von rastmomentfreien Motoren in der Halbleitertechnik: Reibstangenantrieb

Die rastmomentfreien Motoren werden auch gerne dafür benutzt, aus einer rotatorischen Bewegung eine präzise lineare Bewegung zu erzeugen. Das ist bei Mask-Inspection in der Halbleiterbranche besonders wichtig. Das Prinzip heisst Reibstangenantrieb und funktioniert folgendermaßen.

  • Die Welle eines rastmomentfreien Motors drückt auf einen Läufer (Reibschluss Metall auf Metall)
  • Welle und Läufer sind gehärtet, um mechanische Nachgiebigkeiten zu minimieren
  • Die Welle hat zwei gepaarte Lager (2x2), um radiales Spiel zu unterbinden
  • Das sind spezielle gepaarte Lager, die eine sehr ähnliche Toleranz haben müssen
  • Feedback: Resolver + DC-Tacho
  • Antriebselektronik: MACCON LWM, eine nichttaktende Endstufe
  • Keine Wärmeentwicklung im Läufer, da der Läufer keine elektrische Spule hat und ist somit komplett passiv.

Eine andere Anwendung der rastmomentfreien Motoren ist Wafer-Polishing. Durch die Rastmomentfreiheit wird eine hohe Drehzahlkonstanz erreicht. Das führt zu eine hohe Oberflächenebenheit des Wafers.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Anwendung von rastmomentfreien Motoren in der Medizintechnik: Medizinrobotik

Robotergestützte chirurgische Systeme, erfordern reibungslose Präzisionsbewegungen in den Robotergelenken und Endeffektoren. Hierfür eignene sich besonders die rastmomentfreien Motoren der LS-Serie. Das nutenlose ringförmige Statorblechpakete des Motors führt zu einer präzisen rastmomentfreien Drehbewegung und einem hohen Gleichlauf. Die große Innenbohrung der Motoren ermöglicht zudem ein einwandfreies verlegen von Kabeln und Schläuchen durch die Robotergelenke.
Die rastmomentfreien Bausatzmotoren der LS-Serie erfüllen mit ihren Eigenschaften die erforderlichen Standards der Medizintechnikhersteller.

Auch im Bereich der Antriebselektronik bietet MACCON passende Lösungen für die anspruchsvollen Anwendungen in der Medizinrobotik. Zum einen kapazitive Encoder in Bausatzform für Robotik und zum anderen integrierte Servorgeler für Robotik.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Anwendung von rastmomentfreien Motoren in der Halbleitertechnik: Luftgelagerte Rundtische / Drehtische

Luftgelagerte Drehtische werden für Anwendungen eingesetzt, die eine höchste Präzision erfordern, mehr als dies bei Drehtischen mit herkömmlichen Kugellagern möglich ist. Typische Zielbranchen hierfür sind die Fertigung von Halbleiter- und Messtechnik. Neben dem Luftlager selbst sind auch sehr präzise bearbeitete mechanische Komponenten des Antriebs- und Bearbeitungssystems erforderlich. Darüber hinaus sind ein hochaufgelöstes Winkelmesssystem, und eine passende Antriebselektronik erforderlich. Vor allem ist die Verwendung eines rastmomentfreien Motors notwendig, damit das vom Motor gelieferte Drehmoment möglichst wenig Momentenwelligkeit aufweist.

Das Luftlager selbst muss die folgenden Eigenschaften aufweisen:

- ein minimaler Kippfehler, d. h. die Abweichung von einer idealen vertikalen Drehachse zur Längsachse des Lagers
- eine hohe axiale und radiale Genauigkeit, um keine bis minimale Bewegung der rotierenden Teile parallel und rechtwinklig zur idealen vertikalen Drehachse gewährleisten zu können

Diese Parameter des Luftlagers sind nicht mit den Plan- und Rundlaufabweichungen zu verwechseln, welche aufgrund von Bearbeitungsabweichungen der rotierenden mechanischen Teile entstehen. Noch dazu ist die Verwendung eines hochauflösenden optischen Encoders (siehe Link) und des richtigen Steuerungssystems notwendig, um die Gleichmäßigkeit der rotierenden Bewegung zu maximieren.

Und nicht zuletzt ist die Verwendung eines rastmomentfreien Motors zwingend erforderlich, wie die oben aufgeführte TG-Familie oder LSI-Familie. Beide Motorbaureihen werden als nutenlose Variante ausgeführt, d.h. es sind keine Statorzähne vorhanden, sondern lediglich eine Luftspaltwicklung. Das bedeutet, dass die Reluktanz des Motors in Bezug auf die Winkelposition des Rotors konstant ist, so dass während des Betriebs kein Rastmoment auftritt. Dies wird kombiniert mit einer guten Phasensymmetrie, d.h. einem elektrischer Fehler von ~1°, und einer Gegen-EMK-Gesamtverzerrung von < 1 %, typischerweise 0,25 %. Das bedeutet, dass ein typischer Motorbausatz aus dieser Serie in Verbindung mit einem passenden Motor-Controller (z.B. MACCON LWM7), der eine perfekte Sinuswelle erzeugen kann, eine Drehmomentwelligkeit von nahezu null aufweist, was zu einer unvergleichlichen Laufruhe führt.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Controller für rastmomentfreie Motoren

Bei Aufgaben wie z.B. Mikrometer- oder Nanometergenaue Positionierung, oder bei Aufgaben wie z.B. verfahren mit Kriechgeschwindigkeit (hohe Drehzahlkonstanz trotz variablen Drehwiderstands der Mechanik), ist Rastmomentfreiheit bei den eingesetzten Motoren ein Muss. Das reicht aber bei weitem nicht aus, um das Aufgabenziel zu erreichen. Weitere Voraussetzungen sind: ein hochaufgelöstes Wegmesssystem sowie ein Linearservoverstärker (d.h. nichttaktender Servoverstärker oder Servoregler oder Servoumrichter). Im Bereich der hochaufgelöstes Wegmesssysteme bieten wir optische Wegmesssysteme an. Einen Überblick darüber können Sie unter diesem Link finden. Als linearer Servoverstärker bieten wir unser eigenes Produkt der LWM-Familie an. Mehr Informationen finden Sie unter diesem Link. Die meisten Servoverstärker sind taktend d.h. verwenden Pulsweitenmodulation (d.h. Zerhacken der Spannung) um den gewünschten Strom einzustellen. Das Takten führt jedoch zum Stromrippel (d.h. überlagerter Wechselstrom). Der Stromrippel wiederherum führt zu Kraftwelligkeit.

Genau diese Welligkeit macht es schwieriger, anspruchsvolle Servoaufgaben wie z.B. Mikrometer- oder Nanometergenaue Positionierung, oder bei Aufgaben wie z.B. verfahren mit Kriechgeschwindigkeit erfolgreich in Betrieb zu nehmen. Als letzter und vielleicht wichtigster Erfolgsfaktor zählt die Erfahrung eines Inbetriebnahmeingenieurs, der öfter solche komplexen Systeme in Betrieb genommen hat. MACCON bietet genau solche Ingenieurleistungen an. Wir haben in den Branchen Halbleiter, Optik, Laser sowie Weltraum vielen Kunden mit unserem Erfahrungsschatz zum Erfolg verholfen. Nehmen Sie Kontakt mit uns auf, um mit einem erfahrenen Ingenieur über Ihre technischen Anforderungen zu sprechen!

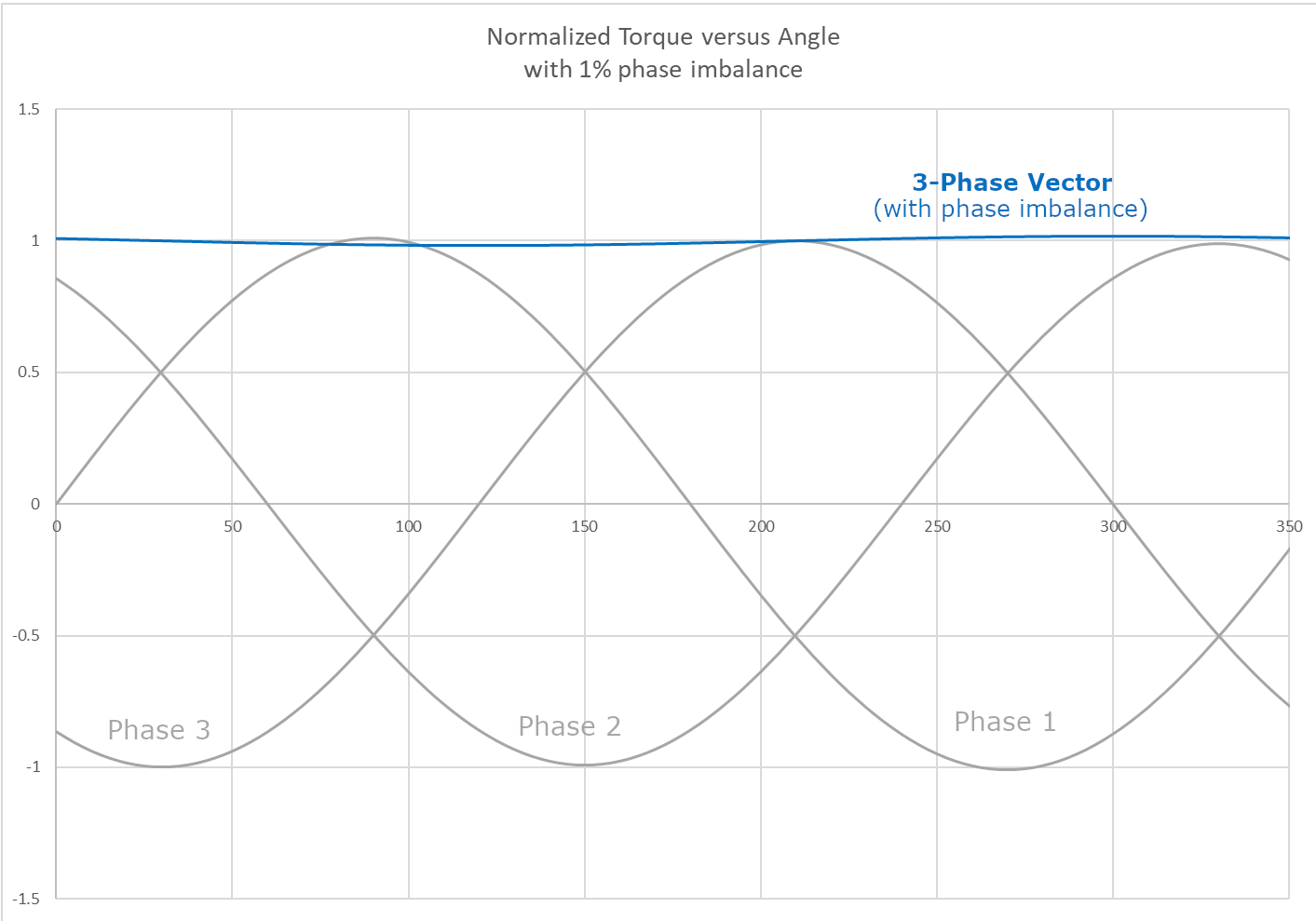

Darstellung der Drehmomentwelligkeit

Folgende Abbildung zeigt am Besipiel eines Standard Motors die Überlagerung von Rastmoment und Luftspaltmoment bei einer Phasenunsymmetrie von 5%. Die blaue Linie stellt die Drehmomentwelligkeit bei sinusförmiger Kommutierung des Motors dar. Diese Drehmomentwelligkeit führt zu unerwünschten Schwankungen in der Drehzahl und beeinträchtigen damit den Gleichlauf des Motors.

Durch nut- und eisenlose Motorkonstruktionen wird das Rastmoment eliminiert. Die folgende Abbildung zeigt den Phasenverlauf eines rastmomentfreien Motors. Dank seiner patentierten einzigartigen Konstruktionsmerkmale weisen die Motoren der LSI-Serie eine nahezu perfekte Phasensymmetrie mit einer Abweichung von weniger als 1% auf. Die Kombination aus minimaler Phasenunsymmetrie und völliger Rastmomentfreiheit reduziert die Drehmomentwelligkeit der Motoren der LSI-Serie auf ein Minimum und ermöglicht eine hohe Positioniergenauigkeit und Drehzahlkonstanz.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

FAQ zu rastmomentfreien Motoren

  1. Was sind die Vorteile von einem rastmomentfreien Motor?
    Rastmomentfreie Motoren sind im Gegensatz zu Motoren mit Rastmoment für anspruchsvolle Servoaufgaben, wie Mikrometer- oder Nanometergenaue Positionierung und bei Kriechgeschwindigkeiten einsetzbar.Außerdem kann der eisenlose rastmomentfreie Motor schneller fahren und ist leichter als ein eisenbehafteter Motor.
  2. Welche Arten von rastmomentfreien Motoren gibt es?
    Es gibt zwei Arten von rastmomentfreien Motoren. Zum einen den eisenlosen Motor und zum anderen die Motoren bei denen die Wicklung einen nicht-vernuteten Eisenrückschluss hat.
  3. Welche Einbußen bei der Performance hat der rastmomentfreie Motor?
    Der eisenlose Motor hat eine geringere Drehmomentdichte, diese kann er jedoch durch seine höherer Leistungsdichte kompensieren.
    Der rastmomentfreie Motor mit dem nicht-vernuteten Eisenrückschluss kann nicht so schnell fahren wie der eisenlose Motor, dies kann er jedoch durch seine höherer Drehmomentdichte kompensieren.
  4. Was ist Cogging?
    Cogging ist die englische Bezeichnung für Rastmoment.Cogging betrifft eisenbehaftete Linearmotoren und Torque Motoren. Es entsteht durch die magnetische Anziehungskraft zwischen dem vernuteten Eisenkern einer Motorwicklung und den Permanentmagneten des Rotors. Das Cogging führt zu einem schlechteren Gleichlauf des Motors als bei einem eisenlosen Motor.
