Kapazitive Encode / Kapazitive Drehgeber

Ein elektrischer Encoder wird auch als kapazitiver Encoder bezeichnet.

Die Reihe besteht aus patentierten kapazitiven Absolutdrehgebern. Diese zuverlässigen und robusten elektrischen Encoder gibt es als analoge oder digitale Standardmodelle, aber auch als kundenspezifische Hochleistungs-Absolutdrehgeber. Sie eignen sich für verschiedene Anwendungen wie z.B. Luft- und Raumfahrt, Verteidigung, raue Umgebungen, Industrie, Medizin und Automobilindustrie. Die Hohlwelle des Encoders erfüllt die Anforderungen an minimale Platzbedingungen und sorgt für eine höhere Zuverlässigkeit durch die Beseitigung von Degradations- und Fehlermechanismen. Dank ihrer präzisen Positionsbestimmung und fortschrittlichen Funktionen sind die Electric Encoder führende Sensoren für moderne Motion-Control-Anwendungen, die auch den strengsten Anforderungen gerecht werden.



Die wichtigsten Merkmale sind:

  • kapazitives Messprinzip
  • geringe axiale Baulänge
  • unempfindlich gegen Magnetfeldern sowie elektromagnetischen Störungen
  • rotatorische und lineare Bauformen
  • Geber und Auswerteelektronik befinden sich auf einer Leiterplatte
  • absolute Winkel- bzw. Wegmessung in einem Geber

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

VLX-Serie | Robotik & Industrie | Hohlwelle

Die VLX-Serie absoluter Drehgeber wurde für den Einsatz in der industriellen Automatisierung und Robotik entwickelt. Sie ermöglicht hochpräzise Bewegungssteuerung in einer kompakten, besonders flachen Bauform.

Dank der kontaktlosen kapazitiven Messtechnik arbeiten die Encoder verschleißfrei und bieten eine hohe Langzeitstabilität – ideal für leistungsstarke Systeme. Die Hohlwelle und das trägheitsarme Design tragen zur Effizienz bei, reduzieren das Systemgewicht und verbessern das dynamische Verhalten.

Von der kompakten VLX 25 bis zur hochauflösenden VLX 247 deckt die Serie vielfältige Anforderungen an platzsparende und zugleich leistungsstarke Drehgeberlösungen ab.

Die Encoder der VLX-Serie lassen sich einfach integrieren und setzen neue Maßstäbe in Bezug auf Präzision, Zuverlässigkeit und Effizienz in der Automatisierung.



Alleinstellungsmerkmale

HOHE PRÄZISION

NIEDRIGES PROFIL

HOHLWELLE

UNEMPFINDLICH GEGENÜBER
MAGNETFELDER

Datentabelle der VLX-Serie

TypODIDHöheGewichtAuflösungGenauigkeit



VLX-25

VLX-25



25 mm



2,2 mm



6,3 mm



3,6 g



17-21 bit



±0.025°



VLX-35

small rotary encoder



35 mm



11 mm



6 mm



7 g



17-19 bit



±0.035°



VLX-60

Compact Rotary Position Sensor using absolute rotary encoder technology



60 mm



25 mm



8 mm



15 g



18-20 bit



±0.015° / 0.010°



VLX-80

High Precision Rotary Encoder using absolute rotary encoder technology



80 mm



35 mm



9,6 mm



33 g



19-21 bit



±0.010° / 0.006°



VLX-100

absolute rotary encoder hollow shaft VLX-100



100 mm



48 mm



9 mm



40 g



18-20 bit



±0.010° / 0.006°



VLX-140

Rotary Position Encoder using absolute rotary encoder technology



140 mm



90 mm



10 mm



72 g



19-21 bit



±0.010° / 0.006°



VLX-170

Hollow Shaft Kit Encoder using absolute rotary encoder technology



170 mm



110 mm



10 mm



106 g



19-21 bit



±0.010° / 0.006°



VLX-247

22 bit encoder using absolute rotary encoder technology



247 mm



171 mm



10,7 mm



220 g



18-20 bit



±0.010° / 0.006°

VLP-Serie | Harsh Environment | Hohlwelle

Die VLP-Serie absoluter Drehgeber bietet extrem flache und leichte Bauformen für den Einsatz unter erschwerten Umgebungsbedingungen. Basierend auf kontaktloser kapazitiver Messtechnik liefern die Encoder hochauflösende und verschleißfreie Positionsrückmeldung – ideal für Anwendungen in der Luft- und Raumfahrt, Robotik und Automatisierungstechnik.

Durch die Hohlwelle und das trägheitsarme Design wird die Systemdynamik verbessert und das Gesamtgewicht reduziert. Von der kompakten VLP-25 bis zur hochpräzisen VLP-247 deckt die Serie ein breites Anwendungsspektrum mit hohen Anforderungen an Bewegungssteuerung ab.

Die Encoder der VLP-Serie sind für eine einfache Integration ausgelegt und kombinieren Zuverlässigkeit, Präzision und Widerstandsfähigkeit – auch unter rauen Umgebungsbedingungen.



Alleinstellungsmerkmale

HOHE PRÄZISION

NIEDRIGES PROFIL

HOHLWELLE

UNEMPFINDLICH GEGENÜBER
MAGNETFELDER

Datentabelle der VLP-Serie

TypODIDHöheGewichtAuflösungGenauigkeit

NEU
VLP-13

micro rotary encoder - the smallest member of the VLP series, designed for high-precision motion control with 0.5 mdeg accuracy13,5 mm7 mm7 mm2 g15-19 bit±0.15°
VLP-25Small absolute rotary encoder25 mm2,2 mm5,8 mm8 g17-21 bit±0.025°
VLP-35small rotary encoder35 mm11 mm6,2 mm10,4 g17-19 bit±0.035°
VLP-60Small Encoder using absolute rotary encoder technology60 mm25 mm6 mm16 g17-22 bit±0.010°
VLP-80High-End Automation Encoder80 mm35 mm6,6 mm21 g17-23 bit±0.006°
VLP-100Absolute rotary encoder hollow shaft VLP-100100 mm48 mm7 mm42 g17-22 bit±0.006°
VLP-140Capacitive Rotary Encoder140 mm90 mm8 mm80 g17-23 bit±0.006°
VLP-170Shaft position encoder170 mm110 mm8 mm110 g17-23 bit±0.006°
VLP-247Rugged Encoders for Harsh Conditions & Industrial Use247 mm171 mm9 mm220 g17-22 bit±0.006°

VLS-Serie | Leo - Space | Hohlwelle

Die VLS-Serie ist der derzeit einzige COTS-Absolutwertgeber mit Weltraumerprobung und wurde für hochpräzise Bewegungssteuerung in der Luft- und Raumfahrt, insbesondere für Satelliten- und LEO-Anwendungen, entwickelt.

Die Encoder arbeiten auf Basis kontaktloser kapazitiver Messtechnik und bieten eine verschleißfreie, langzeitstabile Positionsrückmeldung unter extremen Einsatzbedingungen. Durch die Hohlwelle und das trägheitsarme Design wird das Systemgewicht reduziert und das dynamische Verhalten verbessert.

Von der kompakten VLS-25 bis zur hochauflösenden VLS-247 erfüllt jedes Modell die strengen Anforderungen moderner Raumfahrtmissionen. Die Serie gilt als Referenz für robuste, weltraumtaugliche Absolutwertgeber im COTS-Bereich.



Alleinstellungsmerkmale

temperature resistant absolute encodersspace grade encodersHigh Resolution Rotary Encoder

HOHE PRÄZISION

ERWEITERTER
TEMPERATURBEREICH

RAUMFAHRTERPROBT

MTBF: 15 JAHRE

Datentabelle der VLS-Serie

TypODIDHöheGewichtAuflösungGenauigkeit
VLS-25absolute rotary encoders for SPACE VLS-2525 mm2,2 mm5,88 g17-21 bit±0.025°
VLS-60Absolute rotary encoders for space VLS-6060 mm25 mm6 mm16 g17-22 bit±0.010°
VLS-80polyimide substrate radiation resistant encoder80 mm35 mm6,6 mm21 g17-23 bit±0.006°
VLS-100Rugged Rotary Encoder using absolute rotary encoder technology100 mm48 mm7 mm42 g17-22 bit±0.006°
VLS-140satellite Encoder140 mm90 mm8 mm80 g17-23 bit±0.006°
VLS-170industrial rotary encoder170 mm110 mm8 mm110 g17-23 bit±0.006°
VLS-247Absolute encoders for Space VLS247 mm171 mm9 mm220 g17-22 bit±0.006°

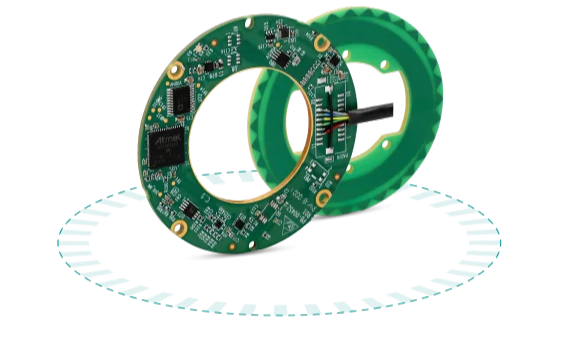

VLT-Serie | Extreme Temp +125° | Hohlwelle

Die VLT-Serie absoluter Drehgeber wurde für den Einsatz in extremen Umgebungsbedingungen entwickelt. Sie bietet hochpräzise Positionsrückmeldung bei einem erweiterten Temperaturbereich von –55 °C bis +125 °C.

Die Encoder basieren auf kontaktloser kapazitiver Messtechnik und sind dadurch verschleißfrei und für den langfristigen Einsatz in Anwendungen mit hohen Anforderungen geeignet – z. B. in der Luft- und Raumfahrt, Verteidigungstechnik, Robotik und Industrieautomatisierung.

Die Kombination aus Hohlwelle und trägheitsarmem Aufbau ermöglicht eine einfache Integration, reduziert das Systemgewicht und verbessert das dynamische Verhalten. Die Encoder liefern stabile, hochauflösende Absolutwerte auch unter rauen Umgebungsbedingungen.

Die VLT-Serie eignet sich für den Einsatz in sicherheitskritischen Systemen, etwa in der Steuerung von Automatisierungs- oder Luftfahrtkomponenten, und setzt Maßstäbe in Bezug auf Zuverlässigkeit und Robustheit.



Alleinstellungsmerkmale

HOHE PRÄZISION

NIEDRIGES PROFIL

HOHLWELLE

UNEMPFINDLICH GEGENÜBER
MAGNETFELDER

Datentabelle der VLT-Serie

TypODIDHöheGewichtAuflösungGenauigkeit
VLT-25Small absolute rotary encoder25 mm2,2 mm5,88 g17-21 bit±0.025°
VLT-60Small Encoder using absolute rotary encoder technology60 mm25 mm6 mm16 g17-22 bit±0.010°
VLT-80High-End Automation Encoder80 mm35 mm6,6 mm21 g17-23 bit±0.006°
VLT-100Absolute rotary encoder hollow shaft VLP-100100 mm48 mm7 mm42 g17-22 bit±0.006°
VLT-140Capacitive Rotary Encoder140 mm90 mm8 mm80 g17-23 bit±0.006°
VLT-170Shaft position encoder170 mm110 mm8 mm110 g17-23 bit±0.006°
VLT-247Rugged Encoders for Harsh Conditions & Industrial Use247 mm171 mm9 mm220 g17-22 bit±0.006°

NEU | VLZ-Serie | Capacitive Angle Encoders | Hohlwelle

VLZ – Neue Maßstäbe in der Hochpräzisionsmesstechnik

Die VLZ-Serie definiert die Anforderungen an High-End-Encoder neu: Sie erreicht eine Auflösung von 1 Milligrad – kontaktlos und ohne die Einschränkungen optischer Technologien.

Die Encoder arbeiten zuverlässig auch unter schwierigen Bedingungen, wo andere Systeme an ihre Grenzen stoßen. Ohne optische Komponenten, dafür mit hoher Empfindlichkeit und ausgezeichneter Störfestigkeit gegenüber Magnetfeldern und elektromagnetischen Einflüssen (EMI), sind sie besonders robust und langlebig.

Die Montage ist flexibel: oberflächenbündige Installation auf beiden Seiten ist möglich. Die VLZ-Serie ist unter anderem in „Bearing“-Konfigurationen verfügbar und macht hochpräzise Positionsmessung einfacher zugänglich als je zuvor.



Alleinstellungsmerkmale

HOHE PRÄZISION

NIEDRIGES PROFIL

HOHLWELLE

UNEMPFINDLICH GEGENÜBER
MAGNETFELDER

Datentabelle der VLZ-Serie

TypODIDHöheGewichtAuflösungGenauigkeit
VLZ-100Angle encoder105 mm48 mm12,5 mm450 g17-26 bit±0.001°
VLZ-140angular position sensor by Netzer145 mm94 mm12,5 mm700 g17-26 bit±0.001°
VLZ-170absolute angle encoder with high resolution and 1 mdeg precision175 mm110 mm12,5 mm830 g17-26 bit±0.001°

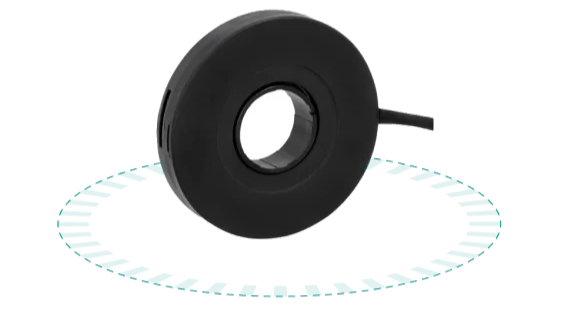

DS-Serie | gekapselt | Hohlwelle

Die DS-Serie bietet eine praxisbewährte Lösung für Anwendungen mit höchsten Anforderungen an Präzision und Zuverlässigkeit. Aufgrund ihrer langjährigen Einsatzhistorie hat sich die Serie in kritischen Umgebungen als robust und genau erwiesen.

Entwickelt für den Einsatz in der Luft- und Raumfahrt, Verteidigungstechnik, Robotik sowie der industriellen Automatisierung, arbeiten die Encoder auf Basis einer kontaktlosen Messmethode und ermöglichen eine stabile, langzeitzuverlässige Positionsrückmeldung.

Die Encoder sind für den Betrieb unter rauen Umgebungsbedingungen ausgelegt und lassen sich nahtlos in komplexe Bewegungssteuerungen integrieren.

Wenn Betriebssicherheit und Genauigkeit unverzichtbar sind, ist die DS-Serie eine bewährte Wahl.



Alleinstellungsmerkmale

Small size rotary encoder
KOMPAKTE
GRÖẞe

HOHE PRÄZISION

NIEDRIGES PROFIL

HOHLWELLE

UNEMPFINDLICH GEGENÜBER
MAGNETFELDER

Typ

OD

ID

HöheGewichtAuflösungGenauigkeit
DS-1616 Bit Encoder16 mm4 mm8 mm3,1 g16-20 bit±0.025°
DS-25Miniature Encoders25 mm6 mm7 mm10 g17-21 bit±0.010°
DS-40High Resolution Rotary Encoder40 mm10 mm10 mm20 g17-21 bit±0.010°
DS-58Sealed Encoder58 mm20 mm10 mm30 g18-22 bit±0.008°
DS-70Non Contact Encoder70 mm30 mm10 mm49 g18-22 bit±0.008°
DS-90Mini Encoder90 mm50 mm10 mm55 g19-23 bit±0.006°
DS-130Heavy Duty Hollow Shaft Encoder130 mm90 mm10,5 mm84 g19-23 bit±0.006°

VLM-Serie | Multi-Turn | Hohlwelle

Die VLM-Serie ist ein echter Multiturn-Absolutwertgeber, der hochaufgelöste Positionsrückmeldungen über mehrere Umdrehungen hinweg liefert – mit hoher Genauigkeit und Wiederholbarkeit.

Die Encoder basieren auf kontaktloser kapazitiver Messtechnik und sind dadurch verschleißfrei und langzeitstabil – geeignet für Anwendungen in der Luft- und Raumfahrt, Robotik und hochentwickelten Automatisierungssystemen.

Durch die Hohlwelle und das trägheitsarme Design lassen sie sich platzsparend integrieren, verringern die Systemträgheit und verbessern die Energieeffizienz. Die besonders flache und leichte Bauform ermöglicht Multiturn-Funktionalität ohne zusätzliche mechanische Komplexität.

Die VLM-Serie bietet eine kompakte Lösung für hochpräzise, mehrdrehige Positionsmessung und eignet sich für Systeme mit hohen Anforderungen an Dynamik, Bauraum und Zuverlässigkeit.



Alleinstellungsmerkmale

HOHE PRÄZISION

NIEDRIGES PROFIL

HOHLWELLE

UNEMPFINDLICH GEGENÜBER
MAGNETFELDER

Datentabelle der VLM-Serie

TypODIDHöheGewichtAuflösungGenauigkeit
VLM-6017 Bit Encoder : Low Profile Miniature Multi Turn Encoder60 mm25 mm8 mm15 g17-22 bit±0.010°

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Anwendungsgebiete der kapazitiven Encoder/Drehgeber

Industrie

Für Anwendungen in der automatisierten Fertigung, Montage, Inspektion und im Materialhandling werden kompakte und präzise Positionsgeber benötigt. Die VL- und DS-Serie eignet sich durch ihre kontaktlose Bauweise, hohe Auflösung und geringe Bauhöhe besonders für den Einsatz in dynamischen, bewegungsintensiven Umgebungen.

Typische Einsatzbereiche:

  • Pick-and-Place-Roboter
  • Autonome mobile Roboter (AMRs)
  • Achssteuerung in Handling- und Fertigungssystemen

Die Encoder liefern absolute Positionswerte, arbeiten nahezu verschleißfrei und sind unempfindlich gegenüber Staub oder anderen Umwelteinflüssen. Baugrößen ab 13 mm Außendurchmesser ermöglichen eine Integration auch bei begrenztem Bauraum. Die mechanische Toleranz erleichtert die Montage.

Die Encoder eignen sich für den Einsatz in der Fabrikautomation, Halbleiterproduktion und im Präzisionsmaschinenbau.



Medizintechnik

In chirurgischen Assistenzsystemen und mikrochirurgischen Anwendungen ist eine präzise, zuverlässige Positionsrückmeldung entscheidend. Die VL- und DS-Encoder eignen sich für den Einsatz in medizintechnischen Geräten, bei denen kleinste Abweichungen vermieden werden müssen.

Typische Einsatzbereiche:
– Roboterassistierte OP-Systeme
– Mikroinstrumente in der Chirurgie
– Bildgestützte Navigations- und Positioniersysteme

Die Encoder arbeiten kontaktlos und verschleißfrei, liefern störungsfreie Absolutwerte und verfügen über eine flache, integrierbare Bauform. Die Produktreihe erfüllt Anforderungen nach ISO 13485 und ist auf zuverlässigen Betrieb in sensiblen Systemen ausgelegt.



Luft- & Raumfahrt

Für Satelliten- und Raumfahrtprojekte im Low-Earth-Orbit (LEO) werden kompakte, gewichtsoptimierte und strahlungsresistente Positionsgeber benötigt. Die VLS-Serie bietet kontaktlose Absolutwertgeber, die sich bereits in mehreren Raumfahrtmissionen bewährt haben.

Typische Merkmale:

  • Flache Bauform mit Hohlwelle
  • Geringes Gewicht, ab ca. 13 mm Außendurchmesser
  • Strahlungsresistenz (TID) und geringe Ausgasung gemäß Raumfahrtanforderungen
  • Serienverfügbarkeit als COTS-Komponente

Die Encoder eignen sich z. B. für:

  • Lageregelung in Satelliten
  • Aktuatoren in Mechanismen mit hoher Positioniergenauigkeit
  • Systeme mit beschränktem Bauraum und hoher Zuverlässigkeitsanforderung



Harsh Environment

Für Anwendungen unter extremen Umgebungsbedingungen sind robuste, zuverlässige Positionsgeber erforderlich. Die VL- und DS-Encoder sind für den Einsatz in Umgebungen mit starken Vibrationen, Schockbelastungen, Temperaturschwankungen und elektromagnetischer Störbeeinflussung ausgelegt.

Typische Einsatzbereiche:
– Flugregelung, Gimbalsysteme, Radarstabilisierung
– Turmsteuerungen, unbemannte Bodensysteme, Waffenplattformen
– Schiffsanwendungen, Lenkwaffenführung, Unterwassertechnik

Die Encoder arbeiten kontaktlos und verschleißfrei, liefern Absolutwerte und lassen sich durch ihre flache Bauform platzsparend integrieren. Die verfügbaren Baugrößen ab 13 mm Außendurchmesser ermöglichen eine Anpassung an unterschiedliche mechanische Anforderungen.



Energie

In Windkraft- und Photovoltaikanlagen werden präzise Positionsgeber benötigt, um Komponenten wie Rotorblätter oder Solarmodule zuverlässig nachzuführen. Die VL- und DS-Encoder eignen sich für den Einsatz in Außenumgebungen mit wechselnden Witterungsbedingungen.

Typische Einsatzbereiche:

  • Pitch-Regelung in Windkraftanlagen
  • Azimut- und Elevationsnachführung in Solartrackingsystemen
  • Yaw-Control und ähnliche Antriebslösungen

Die Encoder sind in verschiedenen Baugrößen von 13 mm bis 247 mm erhältlich. Sie arbeiten kontaktlos und verschleißfrei, sind unempfindlich gegenüber Staub, Feuchtigkeit, Vibration und Temperaturänderungen und liefern hochauflösende Absolutwerte.



Agrawirtschaft

Für automatisierte landwirtschaftliche Systeme wie autonome Traktoren, Erntemaschinen oder Sätechnik sind präzise und robuste Positionsgeber erforderlich. Die kontaktlosen Absolutwertgeber der VL- und DS-Serie eignen sich durch ihre flache Bauform, hohe Auflösung und Unempfindlichkeit gegenüber Staub, Vibrationen und Witterungseinflüssen besonders für den Einsatz im Freien.

Mit Baugrößen ab 13 mm bieten sie zuverlässige Positionsrückmeldung bei begrenztem Bauraum – z. B. für Lenkung, Roboterarme oder Navigation. Die Encoder sind wartungsarm und für den dauerhaften Betrieb unter rauen Bedingungen ausgelegt.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Vorteile kapazitiver Encoder gegenüber magnetischer oder optischer Encoder

Die Hauptvorteile der kapazitiven Drehgeber-Technologie können wie folgt zusammengefasst werden:

  • unempfindlich gegen Magnetfeldern sowie elektromagnetischen Störungen
  • keine Glassscheibe, keine Lichtquelle bzw. kein Lichtempfänger, daher hohe Zuverlässigkeit
  • unempfindlich gegenüber Temperaturschwankungen (-40 bis +85°C)
  • vakuumtaugliche Versionen möglich (z.B. für den Weltraumeinsatz)
  • unempfindlich gegen Staub, Schmutz, Feuchtigkeit, Schock und Vibration
  • der Hohlwellenrotor benötigt keine Eigenlagerung und kann direkt auf die Achse montiert werden
  • wegen des „holographischen“ Messprinzips, das das Signal über die volle Wirkfläche des Gebers ableitet, ist die Genauigkeit weniger montageempfindlich als bei optischen Gebern
  • viel genauer als Resolver, typisch besser als +/-0,02°; höhere Auflösung: 14 bis 26 Bit
  • geringe Leistungsaufnahme
  • kurze Bauform, typisch 10mm
  • große Hohlwellen möglich
  • wegen der verwendeten Leiterplattentechnologie ist diese Technik skalierbar und für den Großserieneinsatz gut geeignet.

Diese Encoder sind somit für die verschiedensten, anspruchsvollen Aufgaben aus den Bereichen Luft- & RaumfahrtVerteidigungstechnikMedizinRobotik etc. geeignet.
