Antriebselektronik für Robotik

Die Antriebselektronik in der Robotik ist sehr hohen Anforderungen ausgesetzt, Dynamik und Kontrolle sind dabei gleichermaßen zu berücksichtigen. Die Kleinspannungs-Servoregler von unserem Herstellerpartner Fa. Copley Controls wurden speziell für die Anforderungen in der Robotik entwickelt.

Anwendungsgebiete der Robotik:

  • Montage
  • Pick & Place
  • Handhabung
  • Verpacken
  • Be-/Entladen
  • Bearbeiten

Die Hauptanforderungen an die Antriebselektronik sind:

  • Innenbohrung (besonders nützlich für Kabel oder Schläuche, die durch Robotergelenke geführt werden müssen)
  • geringes Gewicht
  • sehr kurze axiale Baulänge
  • moderne Feldbusoptionen z:B. EtherCAT / CANopen

Es sind zwei Modelle mit Innenbohrung verfügbar:

  • IEL-060-015
  • IES-060-030

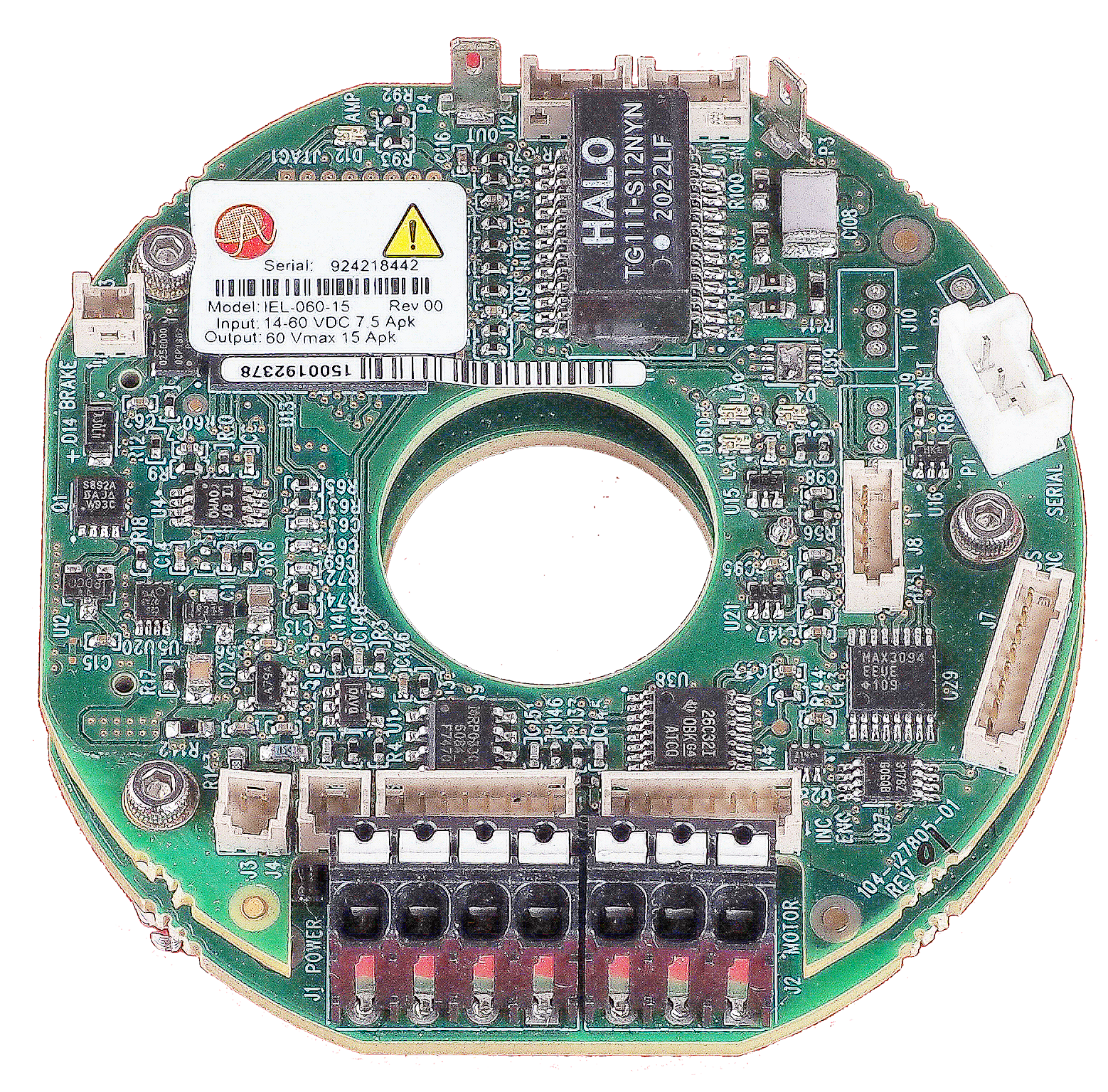

Integrierter Servoregler: IEL-060-15

IEL-060-15 ist ein Miniatur-Doppelplatinen-Servoregler, der für die Montage an Motoren oder in Robotergelenken geeignet ist. Die große Innebohrung ermöglicht den Durchgang von Strom-, Netzwerk- und weiteren Gerätekabel.

Wichtigste Eigenschaften des IEL-060-15:

  • Sollwertvorgabe:
    • EtherCAT (IEL) oder CANopen (IPL)
    • +/-10V und/oder PWM Strom/Geschwindigkeits-Vorgabe
    • RS232 (Serial ASCII oder Serial Binary)
    • Digitale Eingänge (vorprogrammierte Ablaufsteuerung auslösen)

  • Rückführung (Feedback)
    • Inkrementell
    • BiSS-C
    • SSI
    • Dual-Servo-Loop möglich

Für detaillierte Informationen, bitte das Datenblatt (rechts, oberhalb vom Bild herunterladen).

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Integrierter Servoregler: IES-060-30

Der IES-060-30 ist ein Einplatinen-Servoregler, der für die Montage auf Motoren in Robotergelenken konzipiert ist. Die Innebohrung ermöglicht den Durchgang von Strom- und Netzwerkkabeln. Der IES ist etwas grösser als der IEL, hat dafür höhere Nennphasenströme.

Eigenschaften des IES-060-30:

  • Sollwertvorgabe:
    • EtherCAT (IES) oder CANopen (IPS)
    • +/-10V und/oder PWM Strom/Geschwindigkeits-Vorgabe
    • RS232 (Serial ASCII oder Serial Binary)
    • Digitale Eingänge (vorprogrammierte Ablaufsteuerung auslösen)

  • Rückführung (Feedback)
    • Inkrementell
    • BiSS-C
    • SSI
    • Dual-Servo-Loop möglich

Für detaillierte Informationen, bitte das Datenblatt (rechts, oberhalb vom Bild herunterladen).

Übersicht der technischen Daten

TypNenn-
strom [Apk]
Spitzen-
strom [Apk]
Spannungs-
versorgung [Vdc]
Abmessung [mm]FeedbackDatenblatt
IEL-060-157,51514 - 6060 x 62 x 22,78
Innenbohrung: 20
Inkremental, BiSS,
Hall Sensoren, SSI
IES-060-30153014 - 6080 x 80 x 20
Innenbohrung: 10
Inkremental, BiSS,
Hall Sensoren, SSI

Passende Winkelmesssyste finden Sie unter kapazitive Encoder in Bausatzform für Robotik.
Für weitere Informationen laden Sie bitte eines der Datenblätter aus der Tabelle herunter.

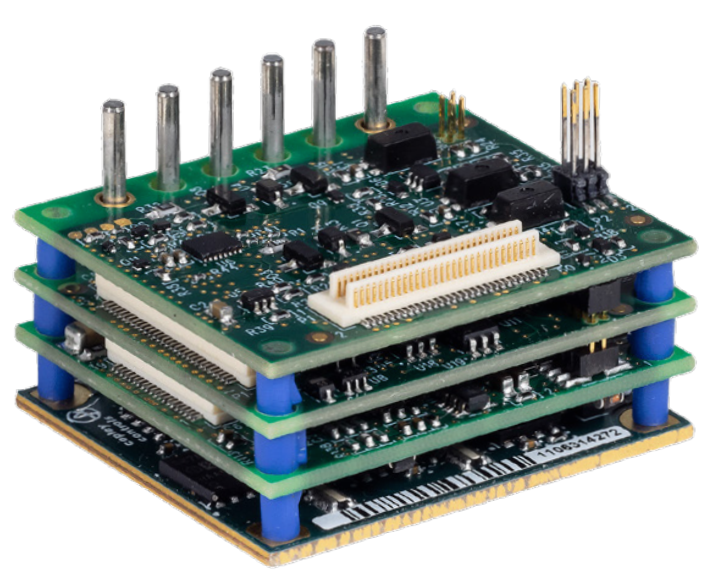

NANO-Servoregler

Der Miniatur-Servoregler von Copley bietet Spitzenstrom von bis zu 70Apk auf engstem Bauraum.
Der leistungsstarke NANO-Regler ist somit für alle Anwendungen, bei denen hoher Stromdichte auf engsten Raum gefordert ist, geeignet.
Der Digitale Servoregler für Bürsten- und Bürstenlose Motoren kann entweder direkt am Motor oder in Robotergelenken montiert werden.

Anwendungsbeispiele:

  • Robotik
  • Industriemaschinen
  • selbstfahrende Transport- und Lagersysteme (AGV)
  • Medizin- und Labortechnik
  • Luft- und Raumfahrtinduystrie

Die Hauptmerkmale sind:

  • hohe Ströme
  • extrem kleine Baugröße
  • Feldbusoptionen: EtherCat, CanOPEN

Eigenschaften des NANO-Servoreglers

  • Sollwertvorgabe:
    • CANopen über EtherCAT (CoE)
    • Master Encoder (Elektronisches Getriebe)
    • einfache Einbindung in zentrale Steuerungskonzepte: +/-10V und/oder PWM Strom/Geschwindigkeits-Vorgabe

  • Ein- und Ausgabe:
    • 1 Analogeingang ±10V, 12-Bit
    • 5 High-Speed-Digitaleingänge
    • 1 Motorübertemperatur-Eingang
    • 4 High-Speed-Digitalausgänge

Es sind zwei Serien verfügbar:

  • NES - Nano Modul EtherCAT
  • NPS - Nano Modul CanOpen

Übersicht der technischen Daten der NANO-Servoregler

TypGleichstrom [ApK]Spitzenstrom [ApK]Spannungs-
versorgung [Vdc]
Abmessung [mm]FeedbackDatenblatt
NES-090-10 5109 - 9035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NES-090-7035709 - 9035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NES-180-10 51020 - 18035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NES-180-30 153020 - 18035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NPS-090-105109 - 9035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NPS-090-7035709 - 9035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NPS-180-1051020 - 18035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI
NPS-180-30153020 - 18035 x 30 x 21,6Inkremental, BiSS,
Hall Sensoren, SSI

Für weitere Informationen laden Sie bitte eines der Datenblätter aus der Tabelle herunter. Alternativ können Sie uns auch gerne kontaktieren, um mit einem unserer erfahrenen Ingenieure über Ihre Anwendung zu sprechen.
