GPL Planetengetriebe

Die GPL Planetengetriebe sind die richtige Wahl für kleine Präzisionsgetriebe in Anwendungen mit größeren Stückzahlen. Ob in der Medizintechnik, in der Robotik, der Luftfahrt oder im Motoren- und Apparatebau, die GPL -Präzisionsgetriebe sind die kompakte, einbaufreundliche, wartungsfreie und wirtschaftliche Lösung. Es können auch kundenspezifische Varianten angeboten werden.

  • 11 Baugrößen mit diversen Untersetzungen
  • Abtriebsmomente von  0,1 bis 350Nm
  • einbaufreundlich
  • spielarme und verstärkte Varianten erhältlich
  • geräuscharm
  • kundenspezifisch

Universeller Motorenanbau

Die GPL - Präzisionsgetriebe verlassen einzeln geprüft, mit ausreichender Schmierstoffmenge befüllt und vorbereitet für den Anbau des bei Bestellung definierten Motors unser Werk. Sie können unmittelbar nach dem Motorenanbau in Betrieb genommen werden. Die Standard-Einbaulage ist grundsätzlich horizontal. Bei Vertikaleinbau könnten Massnahmen erforderlich sein, um die Versorgung der obenliegenden Getriebeteile mit Schmierstoff zu gewährleisten. Wir bitten um Rücksprache. Die Zentrier- und Aufschraubflächen müssen unbeschädigt und fettfrei in exakter Lage zu den Wellen des Gesamtsystems stehen. Versatz zwischen Gehäuse und Welle führt zu Überbelastung an den Zahnrädern und Lagerstellen. Stösse und Schläge oder aufpressen von Kupplungen etc. auf die Getriebewelle können Lagerschäden verursachen und sind daher zu vermeiden. Durch die Verwendung von einfachen modularen Anbauteilen, wie Zwischenplatte und Antriebsritzel, können die GPL - Präzisionsgetriebe an alle üblichen Motoren angebaut werden. Von eingewiesenem Personal kann der Motorenanbau in wenigen Montageschritten innerhalb von etwa 5 Minuten durchgeführt werden.

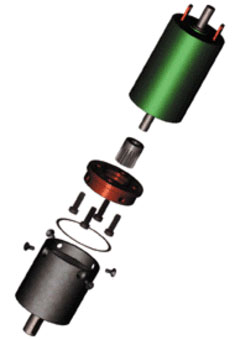

Motorenanbau in 3 Montageschritten:

  • Antriebsritzel befestigen
  • Zwischenplatte verschrauben
  • Getriebe aufsetzen und verschrauben

Eine Anleitung liegt jeder Lieferung bei. Die Rund- und Planlauftoleranzen der Motoren richten sich nach DIN 42955-R.
