Ölfreie Turbokompressoren gasgelagert
Ultrahochdrehende ölfreie Turbokompressoren mit Gaslagerung bieten Lösungen für Anwendungen, die folgende Eigenschaften erfordern:
- Kompakt
- hohe Lebensdauer
- geringes Gewicht
- hoher Wirkungsgrad
Unsere Systeme sind im Vergleich zu Kompressoren mit Standarddrehzahlen bis zu 100-fach leichter, kleiner und dabei hocheffizient.
Die Turbokompressoren-Produktfamilie deckt einen grossen Bereich an Druckverhältnissen, Druckdifferenzen, Massenströmen und Volumenströmen ab.
Die Turbokompressoren können mit verschiedensten Fluiden betrieben und für unterschiedliche Eintrittsbedingungen, z.B. Über- oder Unterdruck, eingesetzt werden. Aufgrund der berührungslosen Gaslagerung ist eine 100% öl- und schmiermittelfreie Kompression von Luft, Kältemittel, Inert- und Edelgasen, z.B. Argon (Ar) oder Helium (He), möglich.
Wir berechnen gerne die Kennlinien für Ihre spezifische Anwendung und bieten Ihnen sowohl eine Standard- als auch eine kundenspezifische Lösung an.
Optimale Ergebnisse erzielen die Kompressoren in Kombination mit unserer Umrichter-Palette.
Sie haben Fragen oder wünschen ein Angebot?
Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!
Kontaktformular öffnenSignifikante Eigenschaften von ultrahochdrehenden Turbokompressoren gasgelagert
➔ ölfrei
➔ kontaktfreie Lagerung
➔ hochkompakte Bauform
➔ Wirkungsgrad bis 70 % (isentrop)
➔ Edel- und Inertgase
➔ geringstes Gewicht
➔ tiefer Material- und Energieverbrauch
➔ kundenspezifische Adaptionen erhältlich

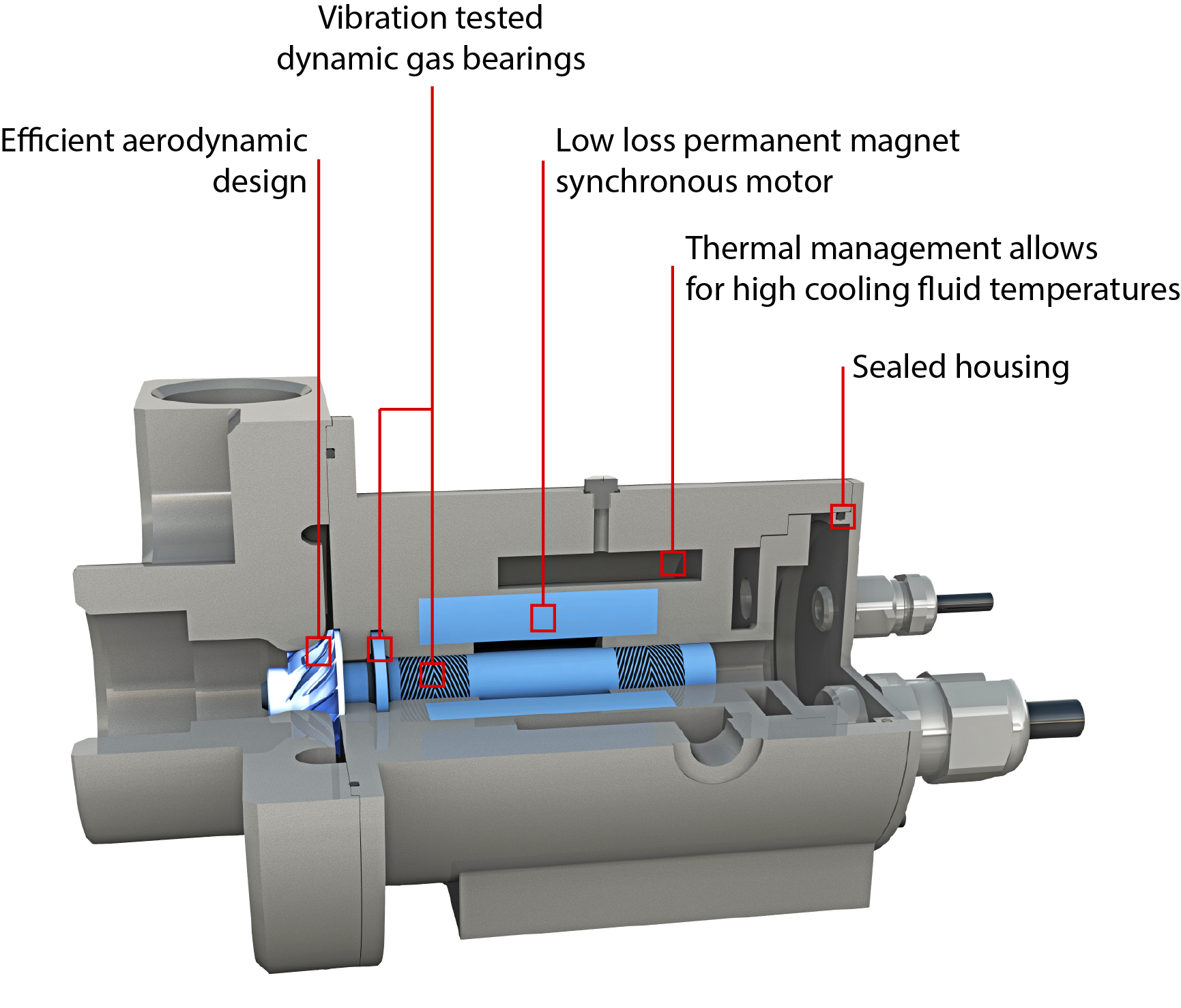

Turbokompressor Technologie
Übersicht technische Daten Turbokompressoren mit Gaslagerung für Luft
| Typ | Nennleistung | Nenndrehzahl | Druck- verhältnis | Massenstrom | Isentroper Gesamt- wirkungsgrad | Gewicht | Datenblatt |
| CT-17-700.GB | 700 W | 280.000 U/min | 1,65 | 17 g/s | 58 % | 1,5 kg |  |
| CTi-17-700.GB | 700 W | 280.000 U/min | 1,65 | 15 g/s | 55 % | 2 kg | |
| CT-17-1000.GB | 1.000 W | 280.000 U/min | 1,65 | 24 g/s | 59 % | 1,5 kg | |
| CTi-17-1000.GB | 1.000 W | 280.000 U/min | 1,65 | 21 g/s | 59 % | 2 kg | |
| CT-25-10000.GB | 7.000 W | 150.000 U/min | 2,1 | 90 g/s | 64 % | 10 kg | |
| CT-22-12000.GB | 12.000 W | 150.000 U/min | 2,1 | 140 g/s | 65 % | 10 kg | |
Übersicht technische Daten Turbokompressoren mit Gaslagerung für Edel- und Inertgase
| Typ | Nennleistung | Nenndrehzahl | Druck- verhältnis | Massenstrom | Wirkungsgrad isentrop | Gewicht | Datenblatt |
| CT-NG-2000.GB | 2.000 W | 240.000 U/min | 1,171 | 18,5 g/s1 | Helium1 | 6,7 kg | |
1andere Gase, Druckverhältnisse und Massenströme sind mit/ohne Adaptionen möglich
Übersicht technische Daten Turbokompressoren mit Kugellagerung
| Typ | Nennleistung | Nenndrehzahl | Druck- verhältnis | Massenstrom | Isentroper Gesamt- wirkungsgrad | Gewicht | Datenblatt |
| CT-15-150 | 70 W | 300.000 U/min | 1,3 | 5 g/s | 63 % | 110 g | |
| CT-17-700 | 700 W | 280.000 U/min | 1,7 | 16 g/s | 63 % | 600 g | |
| CT-17-1000 | 1.000 W | 280.000 U/min | 1,68 | 25 g/s | 64 % | 600 g | |
| CT-14-1000 | 1.000 W | 200.000 U/min | 1,43 | 55 g/s | 66 % | 700 g | |
Sie haben Fragen oder wünschen ein Angebot?
Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!
Kontaktformular öffnenRelevante Anwendungsgebiete für gasgelagerte ölfreie Turbokompressoren
- Brennstoffzelle: Ölfreie elektrische Turbo Kompressoren sind dank ihrer kompakten Bauweise und hohem Wirkungsgrad ideal geeignet für mobile Brennstoffzellensystem z.B. in Fahrzeugen
- Halbleitertechnik
- Edelgas
- Prozesstechnik
Anwendungsbeispiel: Ölfreier Turbokompressor mit Gaslagerung für Brennstoffzellen
Überblick über Kompressorenkennfelder
