Rastmomentfreie und rastmomentarme Drehtische für hochpräzise
Positionier-, Scanning- und Automatisierungsanwendungen – ohne
Getriebe oder Riemen, mit hoher Dynamik und kompakter Bauweise
DIREKTANTRIEB STATT MECHANISCHER ÜBERSETZUNG
Ein direktangetriebener Drehtisch überträgt die Motorbewegung unmittelbar auf die Last. Dadurch entstehen
kompakte Rotationsachsen mit hoher Systemsteifigkeit, präziser Positionierung und geringem Wartungsbedarf.
Integrierte Encoder- und
Lagerlösungen für reproduzierbare Bewegungen.
Flache und platzsparende
Bauformen, optional mit großerHohlwelle.
Kein Getriebe oder
Riemenantrieb; weniger
verschleißbehaftete
Übertragungselemente.
SCHNELLE AUSWAHL NACH ANWENDUNG
Eisenlose Serien mit besonders gleichmäßigem Lauf. Ideal für Scanning, Messtechnik und präzise Bewegungen bei niedrigen Geschwindigkeiten
Kompakte Direktantriebe für dynamische Punkt-zu-Punkt- Bewegungen, Positionieraufgaben und hohe Drehmomente bei niedrigen Drehzahlen.
RASTMOMENTFREI · EISENLOS
Sehr flache Bauform, große Hohlwelle und
besonders gleichmäßiger Lauf für
Scanning-Anwendungen.
RASTMOMENTFREI · EISENLOS
Kompakter Durchmesser, kein
Rastmoment und ruhige Bewegung auch
bei niedrigen Geschwindigkeiten.
PANCAKE · HOHE DREHMOMENTDICHTE
Flaches Design, große Hohlwelle und
hohes Spitzen- und Dauerdrehmoment bei kompakter Bauform.
HOHES DREHMOMENT
Integrierter Direktantrieb für
Positionieraufgaben, mit Wicklungen für
niedrige oder hohe Drehzahlen.
HOHES DREHMOMENT · GROßE
HOHLWELLE
Ähnliche Drehmomentdichte wie ADR-A,
jedoch mit größerer zentraler Öffnung für
die Integration.
MINIATUR · KOMPAKTE BAUFORM
Sehr kompakte Direktantriebe für höhen-
und bauraumkritische
Positionieraufgaben.
| Serie | Prinzip / Bauform | Rastmoment | Besondere Stärke | Typische Anwendung |
|---|---|---|---|---|
| ACW | Eisenlos, sehr flach | Kein Rastmoment | Große Hohlwelle, sehr guter Gleichlauf | Scanning, Messtechnik |
| ACD | Eisenlos, kompakt | Kein Rastmoment | Kleiner Durchmesser, ruhiger Langsamlauf | Scanning, präzise Bewegung |
| AXD | Flaches Pancake-Design | Sehr gering | Hohe Drehmomentdichte, große Hohlwelle | Positionierung, P2P |
| ADR-A | Integrierte Rotationsstufe | Sehr gering | Hohes Drehmoment, zwei Wicklungsvarianten | Positionierung, Automation |
| ADR-B | Integrierte Rotationsstufe | Sehr gering | Hohes Drehmoment, größere Hohlwelle | Positionierung mit Durchgang |
| AXM | Miniatur-Rundtisch | Sehr gering | Sehr kompakt, geringes Gewicht | Bauraumkritische Achsen |
Serien ACW & ACD – Eisenlos
Merkmale

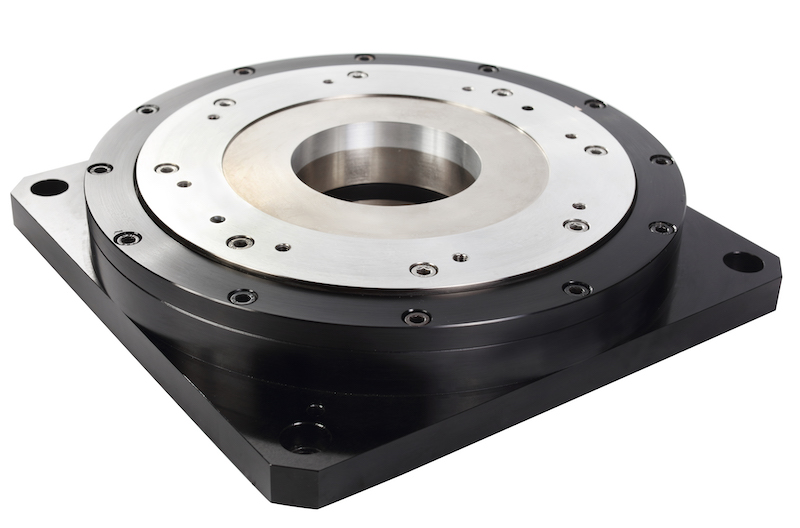

ACW-Drehtisch – Technische Daten
| Serie | Dauerdrehmoment | Spitzendrehmoment | Wiederholgenauigkeit |
|---|---|---|---|
| ACW120 | 0,6 Nm | 2,3 Nm | ±4 arcsec |
| ACW170 | 2,8 Nm | 9,7 Nm | ±3 arcsec |
| ACW220 | 7,4 Nm | 25,9 Nm | ±3 arcsec |
Laden Sie sich jetzt das Datenblatt herunter:

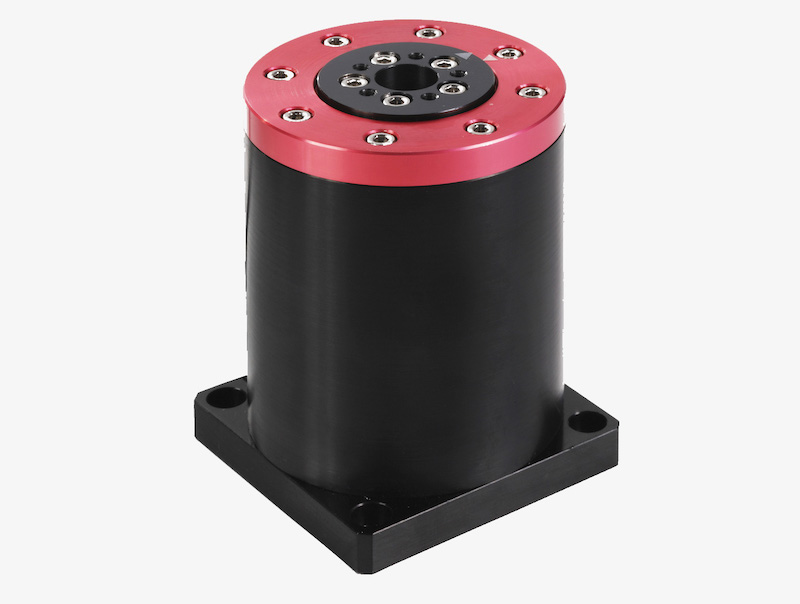

Die ACD Serie sind mit zwei Standardwicklungen erhältlich. Y wenn wenig Spannung zu Verfügung steht und D für Standardanschlusswerte. Der ACD zeichnet sich durch seine eisenlosen Technologie aus. Diese erzeugt kein Rastmoment und eignet sich hervorragend für Scanning-Anwendungen.
Merkmale
ACD-Drehtisch– Technische Daten
| Serie | Dauerdrehmoment | Spitzendrehmoment | Wiederholgenauigkeit |
|---|---|---|---|
| ACD62-60 | 0,115 Nm | 0,40 Nm | ±3 arcsec |
| ACD62-84 | 0,341 Nm | 1,19 Nm | ±3 arcsec |
| ACD120-80 | 1,85 Nm | 6,46 Nm | ±3 arcsec |
| ACD120-175 | 9,22 Nm | 32,25 Nm | ±3 arcsec |
Laden Sie sich jetzt das Datenblatt herunter:
Serien AXD, ADR & AXM – Eisenbehaftet
Unser beliebtester Rundtisch, die AXD-Serie, zeichnet sich durch ein flaches, kompaktes „Pancake“-Design mit hohem Spitzen- und Dauerdrehmoment trotz seines relativ kleinen Motors aus. Im Vergleich zu Wettbewerbern stellt der AXD die Konkurrenz deutlich in den Schatten!
Merkmale
AXD-Drehtisch – Technische Daten
| Serie | Dauerdrehmoment | Spitzendrehmoment | Wiederholgenauigkeit |
|---|---|---|---|
| AXD80-56 | 0,9 Nm | 2,6 Nm | ±6 arcsec |
| AXD120-61 | 3,4 Nm | 10,0 Nm | ±3 arcsec |
| AXD160-67 | 9,4 Nm | 27,0 Nm | ±2,5 arcsec |
| AXD200-77 | 18,8 Nm | 54,3 Nm | ±2 arcsec |
| AXD280-100 | 51,1 Nm | 150,3 Nm | ±2 arcsec |
| AXD400-155 | 250,6 Nm | 648,9 Nm | ±2 arcsec |
Laden Sie sich jetzt das Datenblatt herunter:
Merkmale

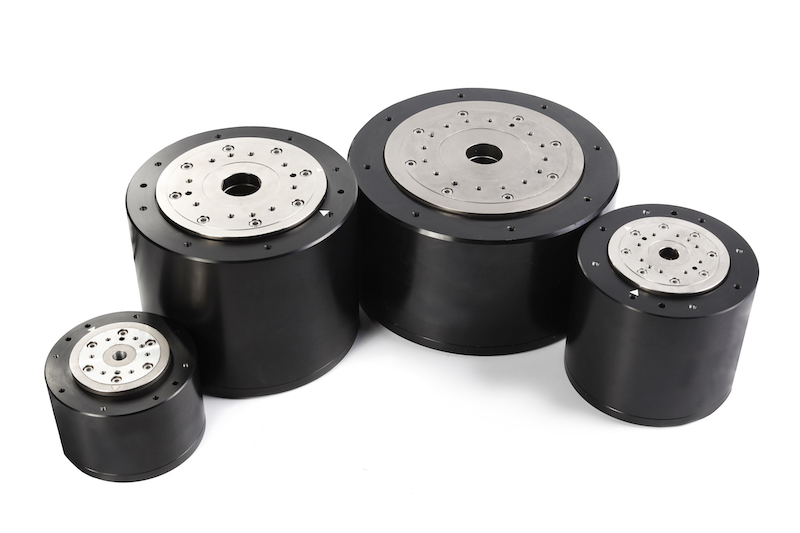

ADR-A-Drehtisch – Technische Daten
| Serie | Dauerdrehmoment | Spitzendrehmoment | Wiederholgenauigkeit |
|---|---|---|---|
| ADR110-A75 | 1,9 Nm | 5,8 Nm | ±2,7 arcsec |
| ADR110-A98 | 4,2 Nm | 12,6 Nm | ±2,7 arcsec |
| ADR135-A90 | 5,2 Nm | 15,5 Nm | ±2,7 arcsec |
| ADR135-A115 | 11,0 Nm | 32,9 Nm | ±2,7 arcsec |
| ADR175-A102 | 15,7 Nm | 47,2 Nm | ±2 arcsec |
| ADR175-A138 | 32,9 Nm | 98,6 Nm | ±2 arcsec |
| ADR220-A120 | 46,0 Nm | 137,9 Nm | ±2 arcsec |
| ADR220-A165 | 94,9 Nm | 284,6 Nm | ±2 arcsec |
| ADR360-A150 | 184,2 Nm | 552,5 Nm | ±2 arcsec |
| ADR360-A215 | 377,0 Nm | 1.131,0 Nm | ±2 arcsec |
Laden Sie sich jetzt das Datenblatt herunter:
Merkamle

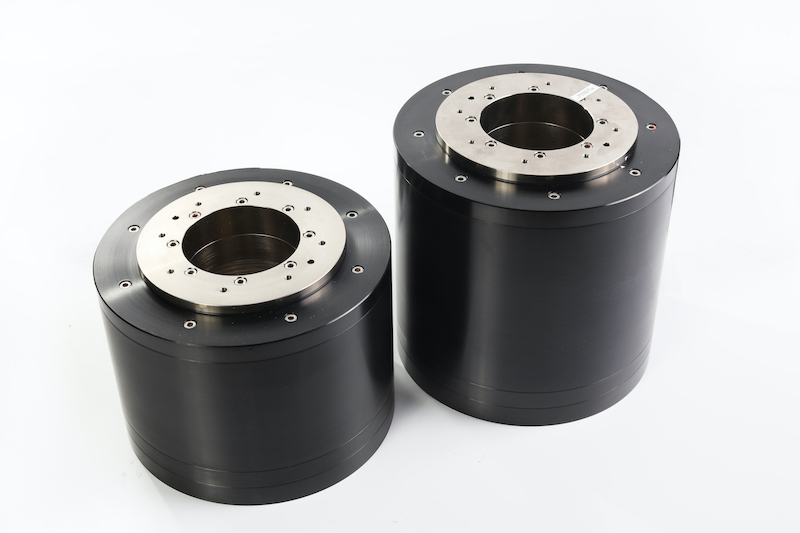

ADR-B-Drehtisch – Technische Daten
| Serie | Dauerdrehmoment | Spitzendrehmoment | Wiederholgenauigkeit |
|---|---|---|---|
| ADR110-B113 | 1,9 Nm | 5,8 Nm | ±2,7 arcsec |
| ADR110-B136 | 4,2 Nm | 12,6 Nm | ±2,7 arcsec |
| ADR135-B121 | 5,2 Nm | 15,5 Nm | ±2 arcsec |
| ADR135-B148 | 11,0 Nm | 32,9 Nm | ±2 arcsec |
| ADR175-B143 | 15,7 Nm | 47,2 Nm | ±2 arcsec |
| ADR175-B180 | 32,9 Nm | 98,6 Nm | ±2 arcsec |
| ADR220-B167 | 46,0 Nm | 137,9 Nm | ±2 arcsec |
| ADR220-B217 | 94,9 Nm | 284,6 Nm | ±2 arcsec |
Laden Sie sich jetzt das Datenblatt herunter:
Merkmale

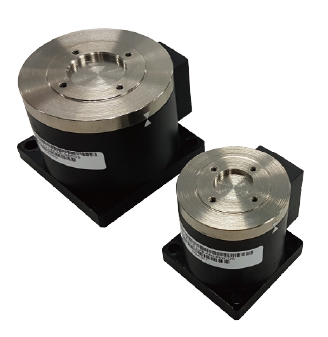

AXM-Drehtisch – Technische Daten
| Serie | Dauerdrehmoment | Spitzendrehmoment | Wiederholgenauigkeit |
|---|---|---|---|
| AXM40-43 | 0,11 Nm | 0,30 Nm | ±10 arcsec |
| AXM60-50 | 0,71 Nm | 2,00 Nm | ±10 arcsec |
Laden Sie sich jetzt das Datenblatt herunter:
Sie haben Fragen oder wünschen sich eine Beratung?
Teilen Sie uns Ihre technischen Anforderungen oder Fragen gern schriftlich über das verlinkte Kontaktformular mit. Nach Ihrer Anfrage werden wir uns umgehend bei Ihnen melden.
