Ein Resolver ist ein induktiver Drehgeber, der die Winkelposition eines Rotors in zwei Spannungen, ein Sinus- und ein Kosinussignal, umwandelt.
Resolver oder auch Drehgeber wandeln die Winkelposition eines Rotors in zwei Spannungen um. Auf diese Weise kann die absolute Position des Rotors eindeutig dargestellt werden. Mithilfe von Resolvern lässt sich der Drehwinkel präzise und zuverlässig messen.
Moderne Resolver sind in der Regel bürstenlos, und die Informationsübertragung erfolgt induktiv. Sie liefern innerhalb einer Umdrehung ein absolutes Signal und müssen daher nach dem Einschalten nicht kalibriert werden.
Ein Resolver besteht aus Kupfer- und Eisenkomponenten, ohne empfindliche elektronische Bauteile, und ist dadurch äußerst unempfindlich gegenüber Störungen. Dank ihrer robusten Bauweise werden Resolver häufig in rauen Umgebungen eingesetzt – beispielsweise in der Automatisierungstechnik, im Bergbau oder im Weltraum.
Resolver werden für Regel- und Steuerungsaufgaben eingesetzt, etwa in elektrischen Servoantrieben, Positionierantrieben und Maschinen mit gekoppelten Motoren. Dabei sind die Robustheit und Verfügbarkeit der Systeme von zentraler Bedeutung.
Unsere bürstenlosen Resolver arbeiten verschleißfrei und sind ausfallsicher – selbst unter extremen Umgebungsbedingungen, z. B. bei sehr hohen oder niedrigen Temperaturen.
Unsere Resolver bieten zuverlässige Positionsrückmeldung selbst unter extremen Bedingungen und sind an spezielle Einsatzanforderungen anpassbar:

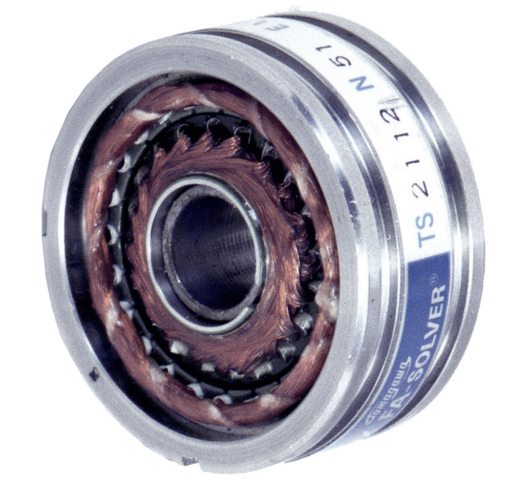

Bürstenlose Resolver können für eine hochpräzise Rückmeldung von Position und Drehgeschwindigkeit sowie zur Polerkennung von Motoren eingesetzt werden. Aufgrund ihrer Widerstandsfähigkeit gegenüber rauen Umgebungsbedingungen und anderer Vorteile werden sie häufig zusammen mit Motoren in Werkzeugmaschinen, Robotern und Stahlwerken verwendet.
Ein Winkelsensor, der Drehwinkel in elektrische Signale umwandelt.

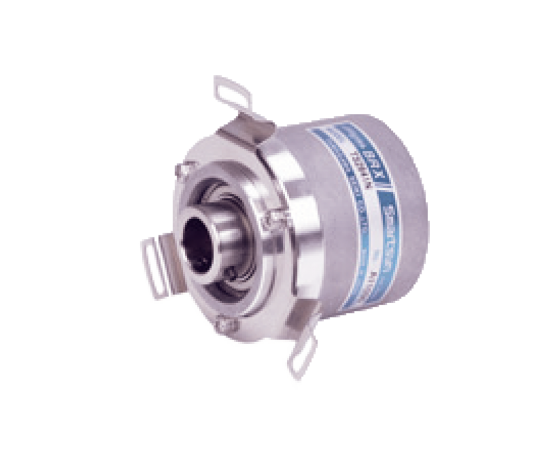

Smartsyn ist ein bürstenloser Resolver, der auf einer innovativen Wicklungsmethode basiert (national und international patentiert), die durch fortschrittliche Konstruktions- und Produktionstechnik entwickelt wurde.
Während die herkömmliche Wicklung bisher ausschließlich manuell durchgeführt wurde, ermöglicht unsere neue Methode eine automatische Maschinenwicklung – und damit hohe Produktivität, geringe Kosten, hohe Zuverlässigkeit sowie hervorragende elektrische Eigenschaften.

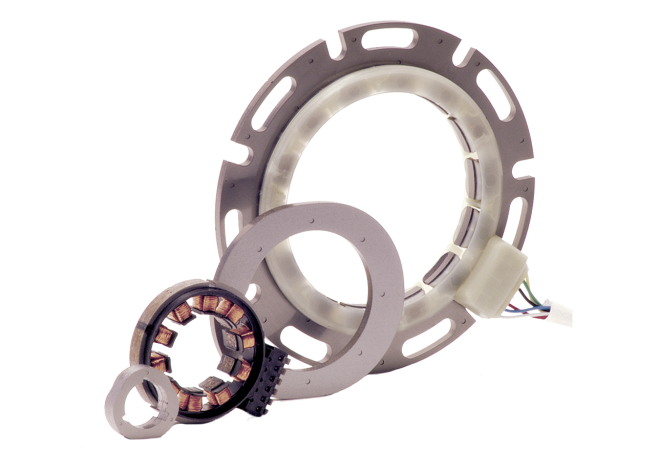

Singlsyn
Es handelt sich um einen ultraflachen Absolutwert-Winkeldetektor mit hoher Zuverlässigkeit unter extremen Bedingungen wie hohen Temperaturen, Vibrationen und Stößen.
Der Singlsyn bietet eine höhere Zuverlässigkeit und kann kostengünstiger hergestellt werden, da sich keine Spule auf dem Rotor befindet. Durch die spezielle Formgebung des Rotorkerns und die Variation der Spaltbreite zwischen Rotor- und Stator-Kern entstehen Änderungen in der Amplitude der Ausgangsspannung. Dank seiner ultraflachen Bauweise kann der eingebaute Singlsyn auch auf engstem Raum installiert werden.

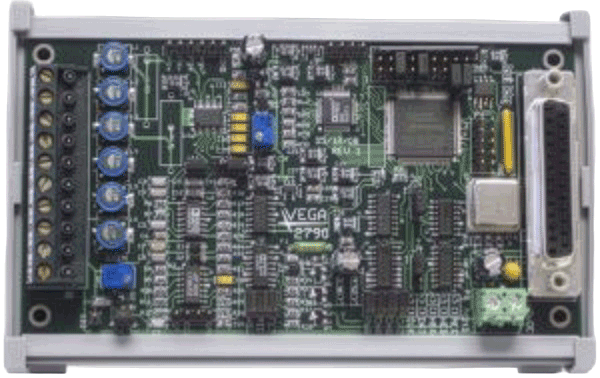

für Resolver / Encoder / Drehgeber / SSI / Inductosyn
Es stehen verschiedene Optionen zur Verfügung, um Resolver-Rückmeldesignale in ein einfacheres digitales Format umzuwandeln – darunter Quadratur-, serielle und parallele Schnittstellen.
Darüber hinaus können Auflösung, Aktualisierungsraten und Montageausführung (z. B. Schaltschrankmontage) individuell ausgewählt werden. Mit langjähriger Erfahrung in der Bereitstellung und durch die Integration solcher Lösungen werden robuste und zuverlässige Umsetzerplatinen für den weltweiten Einsatz angeboten.
