Der Schwingspulenmotor ist der einfachste Typ eines Elektromotors, der nur aus einem magnetischen Gehäuse und einer Spule besteht. Sein einfacher, anpassbarer Aufbau bringt viele Vorteile mit sich:
Die AVM-HF-Serie ist unser Schwingspulenmotor mit höheren Kräften und in diversen Größen und Stärken erhältlich.
Eigenschaften
AVM & AVM-HF-Serie Voice Coil Motoren – Technische Daten
| Modell | Dauerkraft (100 °C) (N) | Spitzenkraft (N) | Hub (mm) | Durchmesser (mm) | Spulengewicht (g) | Gesamtgewicht (g) | Motorlänge ± Hub/2 (mm) | Max. Spannung (V) |
|---|---|---|---|---|---|---|---|---|
| AVM12-6.4 | 0.86 | 3.33 | 6.4 | 12.7 | 5.0 | 12.3 | 20.4±3.2 | 60 |
| AVM12-10 | 1.0 | 3.9 | 10 | 12.7 | 6.3 | 16.7 | 30.2±5 | 60 |
| AVM12-20 | 1.0 | 3.8 | 20 | 12.7 | 8.5 | 25.8 | 45.3±10 | 60 |
| AVM12-30 | 0.9 | 3.4 | 30 | 12.7 | 14.6 | 39.7 | 68.3±15 | 60 |
| AVM14-10 | 1.0 | 3.1 | 10 | 14.2 | 3.0 | 16.6 | 28.8±5 | 60 |
| AVM14-HF-5 | 2.3 | 6.8 | 5 | 14.2 | 7.0 | 20.7 | 25.0±2.5 | 60 |
| AVM14-HF-10 | 3.2 | 9.7 | 10 | 14.2 | 10.1 | 32.5 | 40.5±5 | 60 |
| AVM19-5 | 1.7 | 7.5 | 5 | 19.0 | 9.0 | 32.8 | 24.0±2.5 | 60 |
| AVM20-10 | 1.5 | 7.4 | 10 | 20.0 | 11.0 | 56.1 | 31.0±5 | 60 |
| AVM20-25 | 1.5 | 6.9 | 25 | 20.0 | 17.8 | 76.8 | 55.0±12.5 | 60 |
| AVM20-HF-6 | 5.4 | 16.3 | 6 | 20.0 | 13.5 | 61.0 | 37.5±3 | 60 |
| AVM20-HF-15 | 4.5 | 19.8 | 15 | 20.0 | 24.3 | 113.8 | 71.0±7.5 | 60 |
| AVM20-HF-35 | 4.8 | 23.9 | 35 | 20.0 | 72.9 | 233.3 | 134.0±17.5 | 60 |
| AVM24-5 | 2.1 | 11.7 | 5 | 24.0 | 12.0 | 41.7 | 19.7±2.5 | 60 |
| AVM24-10 | 2.8 | 15.7 | 10 | 24.0 | 16.5 | 61.5 | 30.0±5 | 60 |
| AVM24-HF-5 | 6.1 | 33.5 | 5 | 24.0 | 21.5 | 103.5 | 42.9±2.5 | 60 |
| AVM24-HF-10 | 7.5 | 40.9 | 10 | 24.0 | 28.6 | 109.7 | 45.9±5 | 60 |
| AVM30-7 | 5.6 | 24.9 | 7 | 30.0 | 15.3 | 101.5 | 28.3±3.5 | 60 |
| AVM30-15 | 4.4 | 28.2 | 15 | 30.0 | 36.0 | 131.6 | 39.0±7.5 | 60 |
| AVM30-30 | 4.7 | 13.9 | 30 | 30.0 | 48.3 | 198.9 | 61.5±15 | 60 |
| AVM30-HF-4 | 7.2 | 46.1 | 4 | 30.0 | 27.7 | 126.4 | 34.5±2 | 60 |
| AVM30-HF-8 | 10.0 | 51.9 | 8 | 30.0 | 30.9 | 225.7 | 59.5±4 | 60 |
| AVM30-HF-12 | 12.9 | 81.8 | 12 | 30.0 | 57.5 | 268.0 | 70.0±6 | 60 |
| AVM35-HF-7 | 14.8 | 73.0 | 7 | 35.0 | 53.0 | 199.8 | 45.3±3.5 | 60 |
| AVM35-HF-8 | 30.5 | 152.4 | 8 | 35.0 | 85.2 | 456.6 | 84.5±4 | 60 |
| AVM35-HF-10 | 19.0 | 95.1 | 10 | 35.0 | 78.0 | 363.7 | 65.0±5 | 60 |
| AVM35-HF-15 | 20.5 | 103.0 | 15 | 35.0 | 101.0 | 363.7 | 63.0±7.5 | 60 |
| AVM35-HF-25 | 27.9 | 139.5 | 25 | 35.0 | 156.2 | 515.0 | 96.3±12.5 | 60 |
| AVM40-5 | 6.4 | 38.9 | 5 | 40.0 | 40.3 | 165.0 | 25.8±2.5 | 60 |
| AVM40-13 | 9.3 | 54.9 | 13 | 40.0 | 60.4 | 235.5 | 37.8±6.5 | 60 |
| AVM40-20 | 10.5 | 61.7 | 20 | 40.0 | 67.0 | 293.2 | 49.8±10 | 60 |
| AVM40-30 | 11.1 | 65.3 | 30 | 40.0 | 105.0 | 393.5 | 64.8±15 | 60 |
| AVM40-40 | 7.7 | 39.5 | 40 | 40.0 | 150.2 | 471.4 | 68.8±20 | 60 |
| AVM40-HF-6.4 | 17.0 | 92.0 | 6.4 | 40.0 | 49.0 | 244.0 | 39.6±3.2 | 60 |
| AVM40-HF-6.5 | 17.1 | 95.5 | 6.5 | 40.0 | 68.0 | 286.7 | 49.3±3.25 | 60 |
| AVM40-HF-10 | 25.5 | 102.1 | 10 | 40.0 | 98.1 | 432.5 | 62.0±5 | 60 |
| AVM40-HF-20 | 30.4 | 122.1 | 20 | 40.0 | 146.9 | 544.1 | 76.5±10 | 60 |
| AVM50-HF-5 | 23.1 | 92.9 | 5 | 50.0 | 82.6 | 427.2 | 35.0±2.5 | 60 |
| AVM50-HF-10 | 34.6 | 141.4 | 10 | 50.0 | 148.0 | 701.0 | 74.3±5 | 60 |
| AVM50-HF-13 | 39.7 | 165.7 | 13 | 50.0 | 144.0 | 772.0 | 70.3±6.5 | 60 |
| AVM50-HF-20 | 50.0 | 208.5 | 20 | 50.0 | 250.5 | 1181.6 | 104.3±10 | 60 |
| AVM50-HF-30 | 46.1 | 202.3 | 30 | 50.0 | 376.3 | 1508.4 | 129.3±15 | 60 |
| AVM60-12 | 21.4 | 77.8 | 12 | 60.0 | 130.0 | 610.0 | 44.0±6 | 60 |
| AVM60-25 | 26.8 | 121.6 | 25 | 60.0 | 215.0 | 907.9 | 66.1±12.5 | 60 |
| AVM60-40 | 29.0 | 131.1 | 40 | 60.0 | 446.9 | 1546.4 | 107.8±20 | 60 |
| AVM60-HF-10 | 52.2 | 223.7 | 10 | 60.0 | 236.5 | 1233.5 | 89.0±5 | 60 |
Laden Sie sich jetzt das Datenblatt herunter:
Eigenschaften
AVA-Serie Voice Coil Motoren – Technische Daten
| Modell | Dauerkraft (100 °C) (N) | Spitzenkraft (N) | Hub (mm) | Abmessungen (L×B×H) (mm) | Spulengewicht (g) | Gesamtgewicht (g) | Max. Spannung (V) |
|---|---|---|---|---|---|---|---|
| AVA1-20 | 3.84 | 11.5 | 20 | 74×39×16.6 | 17.0 | 186.0 | 60 |
| AVA2-20 | 11.69 | 35.1 | 20 | 83×54×26.1 | 45.0 | 496.0 | 60 |
| AVA3-20 | 26.32 | 79.0 | 20 | 91×69×32.1 | 72.0 | 930.0 | 60 |
Laden Sie sich jetzt das Datenblatt herunter:

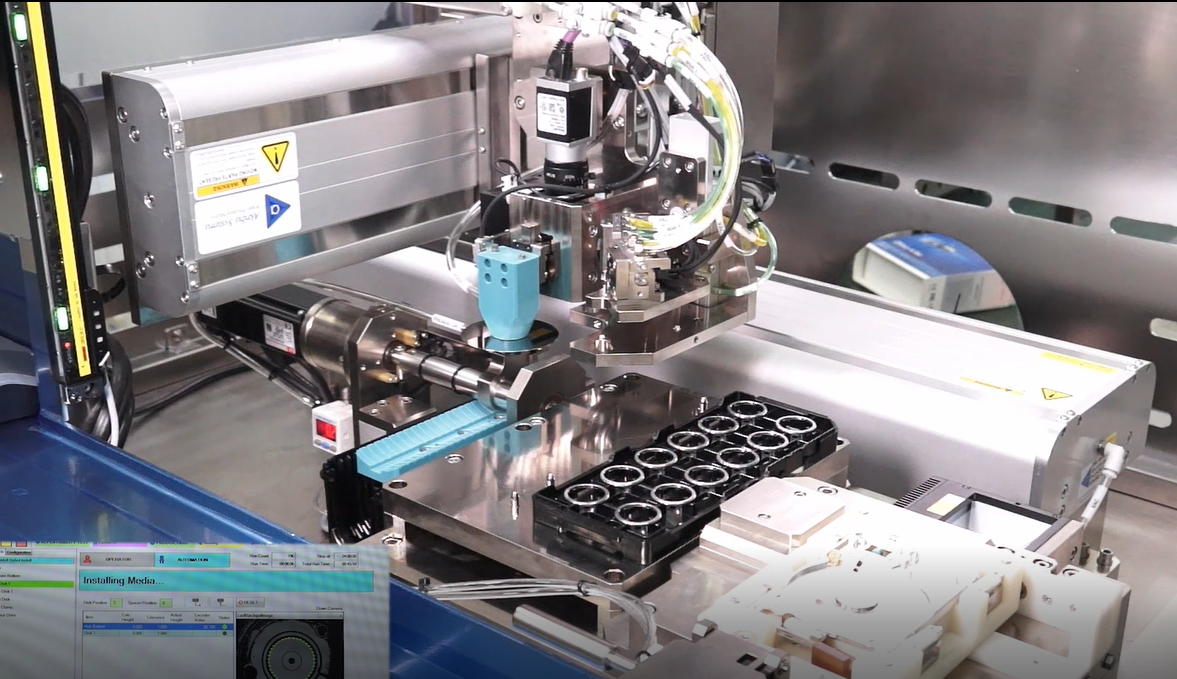

Für die Produktion von Festplatten kommt hier eine schlüsselfertige Antriebslösung mit Voice Coil Motor zum Einsatz. Der auch als Schwingspulenmotor bezeichnete Antrieb eignet sich für schnelle, präzise Bewegungen auf kurzen Verfahrwegen.
Bei einer kundenspezifischen Auslegung werden Hub, Kraft und Bewegungsprofil auf die jeweilige Fertigungsaufgabe abgestimmt. Das Zusammenspiel von Antrieb, Führung, Sensorik und Regelung bestimmt dabei die Leistungsfähigkeit des Gesamtsystems.
Sie planen eine ähnliche Anwendung? Sprechen Sie mit uns über Ihre Anforderungen an einen Voice Coil Aktuator.
Neben den hier vorgestellten Serien bieten wir auch weitere Voice-Coil-Motoren von Partnern wie Geeplus an. Die VM-Serie von Geeplus überzeugt durch präzise Steuerung kurzer Hubbewegungen und bidirektionale lineare Aktuation – ideal für Anwendungen in der Medizintechnik oder in optischen Geräten. Mehr Informationen finden Sie direkt auf der Website von Geeplus.
Sie haben Fragen oder wünschen sich eine Beratung?
Teilen Sie uns Ihre technischen Anforderungen oder Fragen gern schriftlich über das verlinkte Kontaktformular mit. Nach Ihrer Anfrage werden wir uns umgehend bei Ihnen melden.
