Miniatur-Lineareinheiten

Miniatur-Lineareinheiten sind für Anwendungen in der Laborautomation, Inspektion oder für optische Systeme.

Konstrukteure von Geräten für die Laborautomation, Inspektion oder für optische Systeme müssen heute mehr denn je anspruchsvolle Antriebslösungen auf kleinstem Raum unterbringen.
Diese Gerätehersteller benötigen Lösungen, die für ihre Anwendung technisch geeignet sind und gleichzeitig preisgünstig sind.
Die MiniSlideTM Familie von Miniatur-Lineareinheiten unseres Herstellerpartners Haydon Kerk kann diese anspruchsvollen Aufgaben lösen und gleichzeitig den Konstruktionsaufwand reduzieren, der mit der Entwicklung von geführten Linearbaugruppen aus Einzelkomponenten verbunden ist. Die Miniatur-Lineareinheiten sind für unterschiedliche Hübe und Kräfte konfigurierbar, einfach zu integrieren und bieten ein kompaktes niedriges Profil. Sie bestehen aus einem Schrittmotor, einer Laufgewindespindel, einer Spindelmutter, einem Schlitten (mit der Spindelmutter integriert) und Linearführungen.
Die MiniSlide-Familie bietet enorme Designflexibilität mit zwei Motoroptionen: ein 21mm Hybrid-Linearaktuator der Größe 8 und ein 20mm Can-Stack-Aktuator. Darüber hinaus gibt es neun verschiedene Spindelsteigungen von 0,3 mm bis 8 mm - mit einer Auflösung von bis zu 0,0015mm pro Schritt, Axialkräften von bis zu 45N und Hublängen von bis zu 150 mm. Schließlich sind vier verschiedene Schmierungsoptionen, eine Drehgeber-Rückführungs-Option sowie englische oder metrische Hardware-Standards für die Montage verfügbar. Die Miniatur-Lineareinheiten sind ideal für den Einsatz in Laborautomationsanwendungen wie Probenhandhabung, Spektrometer und Chromatographen, Molekularanalysatoren, optische Mikroskope und andere Prüfgeräte.

Bitte lesen Sie weiter, um mehr zu erfahren, oder kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.



Miniatur-Lineareinheit mit Hybridmotor

Die Miniatur-Lineareinheit der MiniSlideTM Familie mit Hybridmotor Größe 8 vereint eine kleine Bauform mit großen Kräften und ist besonders geeignet für den Einsatz in kleinen Labor- und Automatisierungsgeräten.

  • Größe 8 Hybrid-Schrittmotor
  • Reduziert den Konstruktionsaufwand für Ingenieure
  • Kompakte Größe, stabile Plattform
  • Leicht zu integrieren
  • Optionaler Kodierer

Technische Daten der Miniatur-Lineareinheit mit Hybridmotor Größe 8

Hybrid-Schritt-Linearaktuator (Größe 8: 21mm; Schrittwinkel: 1,8°)Datenblatt
VerkabelungBipolarBipolarBipolar









Wicklungsspannung2,5 VDC 5 VDC7,5 VDC
Strom (RMS)/Phase0,49 A0,24 A0,16 A
Widerstand/Phase5,1 Ω 20,4 Ω45,9 Ω
Induktivität/Phase1,5 mH5,0 mH11,7 mH
Leistungsaufnahme2,45 W2,45 W2,45 W
Rotorträgheit1,4 gcm21,4 gcm21,4 gcm2

Isolationsklasse

Klasse B (Klasse F verfügbar)

Klasse B (Klasse F verfügbar)

Klasse B (Klasse F verfügbar)

Gewicht 43 g 43 g 43 g
Isolationswiderstand20 MΩ20 MΩ20 MΩ


Nehmen Sie Kontakt mit uns auf, um mit einem unserer erfahrenen Ingenieuren über Ihre Anforderungen zu sprechen!

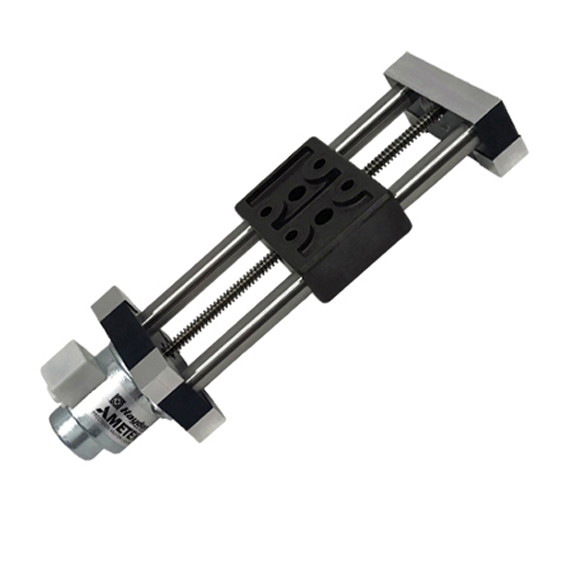

Miniatur-Lineareinheit mit Can-Stack Schrittmotor

Die Miniatur-Lineareinheit der MiniSlideTM Familie mit 20mm Can-Stack Schrittmotor vereint eine kleine Bauform mit großen Kräften und ist besonders geeignet für den Einsatz in kleinen Labor- und Automatisierungsgeräten.   .

  • 20mm Dosenstapel-Motor
  • Reduziert den Konstruktionsaufwand für Ingenieure
  • Kompakte Größe, stabile Plattform
  • Leicht zu integrieren

Technische Daten der Miniatur-Lineareinheit mit Can-Stack Schrittmotor

Can-Stack Schrittmotor ( Ø 20 mm; Motor der Serie 19000)Datenblatt
Schrittwinkel7,5°7,5°









VerkabelungBipolarBipolar
Wicklungsspannung5 VDC12 VDC
Strom (RMS)/Phase350 mA160 mA
Widerstand/Phase14,0 Ω74,5 Ω
Induktivität/Phase6,24 mH31,2 mH
Leistungsaufnahme3,38 W3,38 W
IsolationsklasseKlasse BKlasse B
Gewicht35 g35 g
Isolationswiderstand20 MΩ20 MΩ
