Drehtisch bzw. Rundtisch mit Direktantrieb rastmomentfrei

Unsere Rundtische sind direkt angetriebene Rotationsmotoren, die darauf ausgelegt sind, Lasten direkt anzutreiben, ohne dass ein Übertragungsmechanismus, wie z.B. Getriebe oder Riemen, erforderlich ist. Ein Rundtisch besteht aus Führungen, Torquemotor, Encoder-Feedback und Abdeckung.

Vorteile des direktangetriebenen Rundtisches:

  • hohe Dynamik
  • hohe Systemsteifigkeit
  • kompakte Bauweise
  • geringer Geräuschpegel
  • kein Wartungsbedarf

Drehtische mit Direktantrieb sind ideal für niedrige Drehzahlen und hohes Drehmoment. In unserem Sortiment bieten wir verschiedene Größen und Modelle von Rundtischen in einem Kraftbereich von 0,11N bis 1.200N an. Die ACW/ACD Rundtisch Serien sind Rastmomentfrei (sehr guter Gleichlauf) und eignen sich optimal für Scanning-Anwendungen. Die Serien AXD, ADR und AXM eignen sich perfekt für Punkt-zu-Punkt-Bewegungen und sind kostengünstiger.

Neben dem Standardsortiment können auch kundenspezifische Drehtische entsprechend ihren spezifischen Anwendungen entwickelt werden.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

AXD: Direktangetriebener Rundtisch

Die AXD-Serie, zeichnet sich durch ein dünnes, kompaktes "Scheibenläufer"-Design mit hohem Spitzen- und Dauerdrehmoment aus.

  • sehr geringes Rastmoment
  • hohe Spitzenkraft
  • hohe Dauerkraft
  • kompakte Abmessungen
  • geringe Reibung
  • Komplettmodul inkl. Wegmessung und Lager
  • kein Schlupf
  • herausragende Kraftdichte
  • flache Bauform
  • direktantrieb, bürstenloser Motor
  • große Hohlwelle
  • max. 600VDC
  • optional mit Steckerbox, Rundstecker
  • optional mit Absolut Encoder
  • standard Gehäuse: Alu

Übersicht technischer Daten AXD-Serie

ModellOD [mm]Höhe [mm]Ø-Hohlwelle [mm]Max. Geschwindigkeit
@Peak Drehmoment [U/min]
Widerhohlgenauigkeit
[arcsec]
AXD120-50 12050421700+/-3
AXD160-55 1605555800+/-2,5
AXD200-65 2006570490+/-2
AXD280-90 28090113180+/-2
AXD400-155 400155130140+/-2
AXD80-50 8050123000+/-6

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

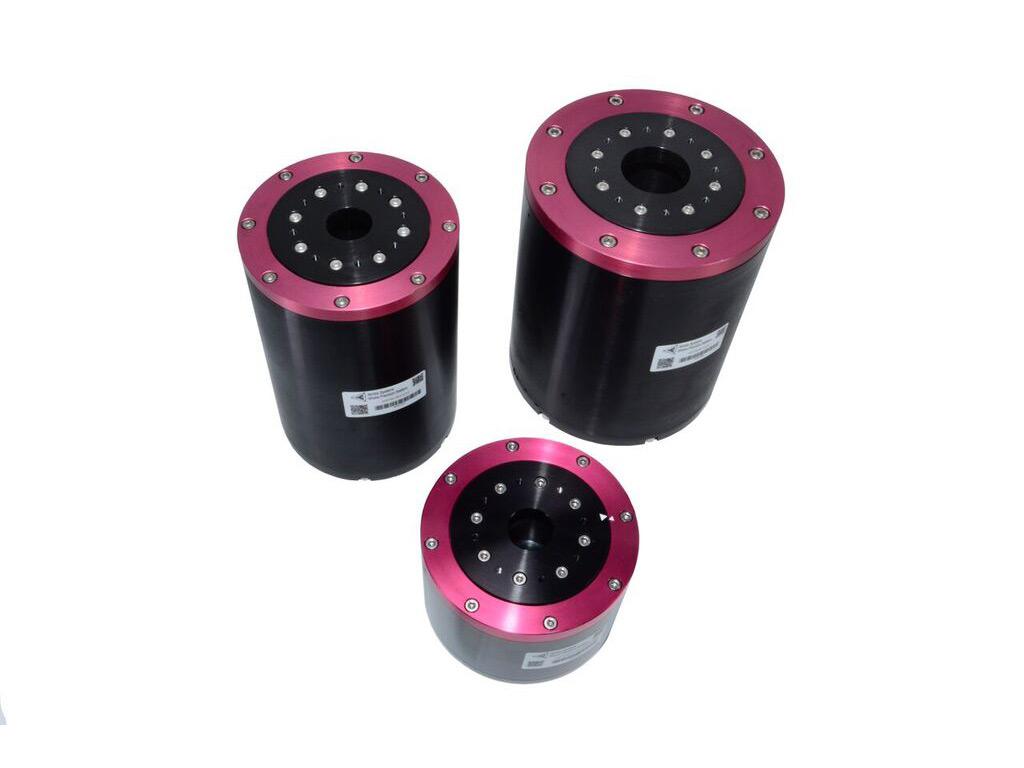

ACD: Direktangetriebener Rundtisch mit eisenloser Technologie

Die ACD Serie ist mit zwei Standardwicklungen erhältlich. Das Y in der Bauteilnummer steht für, Niederspannung und das D in der Bauteilnummer für Standardspannung. Der ACD zeichnet sich durch seine eisenlosen Technologie aus. Diese erzeugt kein Rastmoment und eignet sich deshalb hervorragend für Scanning-Anwendungen.

  • kein Rastmoment
  • sehr kleiner Druchmesser
  • Direktantrieb
  • eisenlos
  • sehr guter Gleichlauf auch bei niedriger Geschwindigkeit
  • genaue Referenzposition durch Indexpuls
  • optional mit Steckerbox, Rundstecker
  • standard Gehäuse: Alu

Übersicht technischer Daten ACD-Serie

ModellOD [mm]Höhe [mm]Ø-Hohlwelle [mm]Max. Geschwindigkeit
@Peak Drehmoment [U/min]
Widerhohlgenauigkeit
[arcsec]
Rotorträgheit
[kgm2]
ACW120-37 1203737400

+/-4

0.000658

ACW170-37 1703750250+/-3

0.000202

ACW220-42 2204270290+/-30.00835

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

ACW: Direktangetriebener Rundtisch mit eisenloser Technologie

Die ACW Serie zeichnet sich durch ihre eisenlosen Technologie und einer sehr geringen axialen Länge aus. Die Rundtische/Drehtische der ACW Serie sind Rastmomentfrei und eignet sich deshalb hervorragend für Scanning-Anwendungen mit sehr geringer Bauhöhenanforderungen.

  • kein Rastmoment
  • flache Bauform
  • große Hohlwelle
  • sehr guter Gleichlauf
  • Direktantrieb
  • bürstenloser Motor
  • Komplettmodul inkl. Wegmessung und Lager
  • genaue Referenzposition durch Indexpuls
  • optional mit Steckerbox, Rundstecker
  • standard Gehäuse: Alu

Übersicht technischer Daten ACW-Serie

ModellOD [mm]Höhe [mm]Ø-Hohlwelle [mm]Max. Geschwindigkeit
@Peak Drehmoment [U/min]
Widerhohlgenauigkeit
[arcsec]
Rotorträgheit
[kgm2]
ACD120-175 12017525220+/-3

0.00321

ACD120-80 1208025956+/-3

0.00108

ACD120-P-20 1204552

0.000595

ACD62-60 6260121200+/-3

0.00002157

ACD62-84 6284121200+/-3

0.00003944

ACD62-P-10 6229,512

0.000009714

ACD62-P-30 6249,512

0.00002883

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

ADR-A: Direktangetriebener Rundtisch für hohe Drehmomente

Die Serie ADR-A sind mit zwei Standardwicklungen erhältlich. Das S in der Bauteilnummer steht für niedrige Geschwindigkeit und das P in der Bauteilnummer für hohe Geschwindigkeit. Die Rundtischserie ADR-A zeichnet sich durch ein hohes Drehmoment aus.

  • sehr geringes Rastmoment
  • optional mit Steckerbox, Rundstecker
  • optional mit Absolut Encoder
  • optional IP65
  • standard Gehäuse: Alu

    Übersicht technischer Daten ADR-A-Serie

    ModellOD [mm]Höhe [mm]Ø-Hohlwelle [mm]Max. Geschwindigkeit
    @Peak Drehmoment [U/min]
    Widerhohlgenauigkeit
    [arcsec]
    Rotorträgheit
    [kgm2]
    ADR110-A75 11075102000+/-2.7

    0.0003086

    ADR110-A98 11098102000+/-2.7

    0.0004419

    ADR135-A115 13511515745+/-2.7

    0.0001332

    ADR135-A90 13590151350+/-2.7

    0.0009916

    ADR175-A102 17510230800+/-2

    0.005422

    ADR175-A138 17513830470+/-2

    0.007621

    ADR220-A120 22012030540+/-2

    0.01786

    ADR220-A165 22016530260+/-2

    0.02522

    ADR360-A150 36015060220+/-2

    0.2046

    ADR360-A215 36021560105+/-2

    0.3223

    Sie haben Fragen oder wünschen ein Angebot?

    Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

    Kontaktformular öffnen

    ADR-B: Direktangetriebener Rundtisch für hohe Drehmomente

    Unsere Rundtische der Serie ADR-B sind mit zwei Standardwicklungen erhältlich. S steht für eine geringe Drehzahl und P für eine hohe Drehzahl. Die ADR-B Rundtisch Serie zeichnet sich durch hohes Drehmoment und einer großen Hohlwelle aus.

    • sehr geringes Rastmoment
    • große Hohlwelle
    • optional mit Steckerbox, Rundstecker
    • optional mit Absolut Encoder
    • optional IP65
    • standard Gehäuse: Alu

    Übersicht technischer Daten ADR-B-Serie

    ModellOD [mm]Höhe [mm]Ø-Hohlwelle [mm]Max. Geschwindigkeit
    @Peak Drehmoment [U/min]
    Widerhohlgenauigkeit
    [Bogen-Sek]
    Rotorträgheit
    [kgm2]
    ADR110-B113 110113322000+/-2.7

    0.0003086

    ADR110-B136 110136322000+/-2.7

    0.0009916

    ADR135-B121 135121481350+/-2

    0.0009916

    ADR135-B148 13514848745+/-2

    0.0001332

    ADR175-B143 17514372880+/-2

    0.005422

    ADR175-B180 17518072470+/-2

    0.007621

    ADR220-B167 22016787540+/-2

    0.01786

    ADR220-B217 22021787260+/-2

    0.02522

    Sie haben Fragen oder wünschen ein Angebot?

    Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

    Kontaktformular öffnen

    AXM: Direktangetriebener Rundtisch in kompakter Bauform

    Unsere Rundtische der Serie AXM sind in zwei Standardwicklungen erhältlich. S für geringe Drehzahl und P für hohe Drehzahl. Der AXM zeichnet sich durch seine sehr kompakten Abmessungen aus.

    • sehr geringes Rastmoment
    • sehr kompakte Bauweise
    • optional mit Rundstecker
    • standard Gehäuse: Alu

    Übersicht technischer Daten AXM-Serie

    ModellOD [mm]Höhe [mm]Ø-Hohlwelle [mm]Max. Geschwindigkeit
    @Peak Drehmoment [U/min]
    Widerhohlgenauigkeit
    [arcsec]
    Rotorträgheit
    [kgm2]
    AXM40-43 40430,120,35+/-100.0000118
    AXM60-50 60500,682,03+/-100.0000738

    Sie haben Fragen oder wünschen ein Angebot?

    Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

    Kontaktformular öffnen

    Anwendungsgebiete der Rundtische/ Drehtische

    • Betrieb von Förderbändern und Pressen
    • Pick-and-Place-Anwendungen
    • Materialhandling
    • Verpackung und Handhabung
    • Servomechanismus-Anwendungen
    • Kleinere Modelle für Gelenke in Robotern
    • Halbleiteranwendungen
    • Machine-Vision Inspektionsanwendungen
    • Siebdruckmaschine
    • Laserbearbeitungsmaschinen
    • Optische Anwendungen
    • Lebensmittelbranche
    • FPD-Klebemaschine
    • Laminiermaschine
