Im dem Bereich: Linearaktuator sowie elektrischer Stellzylinder (Elektrozylinder oder Servozylinder) bietet MACCON eine Reihe von Produkten basierend auf folgenden Gewindetriebsarten:

  • Rollengewindetrieb, auch als Planetengewindetrieb bekannt.
  • Invertierter Rollengewindetrieb
  • Kugelgewindetrieb
  • Laufgewindespindel ohne Kugeln oder Rollen, auch bekannt als Trapezspindel

Die Linearaktuatoren oder elektrische Stellzylinder gibt es teilweise mit externem Servomotor, mit integriertem Servomotor oder mit Schrittmotor. Für die Lebensmittelbranche gibt es Versionen für die Hochdruckstrahlreinigung. Weitere technische Details finden Sie nachfolgend.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

IMA: Elektrischer Stellzylinder mit Rollengewindetrieb und integriertem Servomotor mit Kräften bis 30kN

IMA ist eine Familie von integrierten elektrischen Stellzylindern (auch bekannt als elektrische Aktuatoren) des Herstellers Tolomatic. Die Stellzylinder haben einen integrierten RollengewindetriebServomotor und Drehgeber in einem Gehäuse und bauen daher sehr kompakt. In dieser Familie bieten wir drei Varianten:

  • IMA industrietauglicher Stellzylinder
  • IMA-WP: wie IMA, aber mit weisser Epoxidbeschichtung für Lebensmittelanwendungen
  • IMA-S: wie IMA, aber komplett aus Edelstahl, für IP69K-Washdown-Anwendungen

Mehr erfahren

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

RSA/RSX: Elektrischer Stellzylinder mit Rollengewindetrieb, externer Motor. Kräfte bis 178kN.

Im Bereich der elektrischen Stellzylinder auf Basis Rollengewindetrieb (Planetengewindetrieb) und mit externem Motor, bieten wir drei Familien, wie nachfolgend beschrieben. In allen Fällen kann ein Servomotorachsseriell oder achsparallel (über Riemenumlenkung) am Stellzylinder angebracht werden.

  • RSA-ST (Standard Torque) für Kräfte bis 40kN
  • RSA-HT (High Torque) für Kräfte bis 58kN
  • RSX für Kräfte bis 178kN

mehr erfahren

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

ERD/IMA-S: Elektrischer Stellzylinder in Edelstahl / Hygiene / IP69K Washdown Ausführung

Im Bereich der elektrischen Stellzylinder als Edelstahl- oder Hygiene-Ausführung, bieten wir vier Familien mit folgenden Merkmalen:

  • Gehäuse und Kolbenstange aus VA-Edelstahl 316 und 316L
  • lebensmitteltaugliche Dichtringe
  • IP67 / IP69K Optionen  ( Hochdruckstrahlreinigung  )
  • Lebensmittelzulassung
  • interner oder externer Motor
  • passender Edelstahl-Servomotor dazu lieferbar

mehr erfahren

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

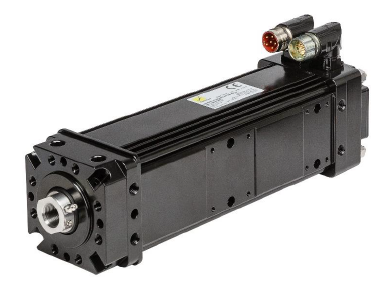

DAXX: Elektrischer Stellzylinder. Invertierter Rollengewindetrieb und integrierter Servomotor.

Fordert Ihr Projekt wegen Bauraumeinschränkungen einen möglichst kurzen Stellzylinder und eine möglichst hohe Kraftdichte, ist ein elektrischer Stellzylinder auf Basis eines invertierten Rollengewindetriebs die kompakteste Art von Stellzylinder und bieten die höchste Kraftdichte. Invertiert bedeutet: die Spindelmutter dreht sich an der Stelle und treibt die Spindel rein und raus. Unsere DAXX Familie bietet elektrische Stellzylinder mit invertiertem Rollengewindetrieb, integriertem Servomotor und Drehgeber. Kräfte bis 22kN.

Elektrische Stellzylinder mit einem invertierten Rollengewindetrieb sind deshalb so kompakt, weil die Spindelmutter mit Permanentmagneten bestückt ist. Der Servomotor ist konzentrisch um die Spindelmutter gebaut. Somit ist die Spindelmutter gleichzeitig der Rotorgrundkörper des Motors. Das spart viel Platz, da ja sonst der Motor achsseriell oder achsparallel angebaut werden müsste.

Für eine deutliche Erhöhung der Taktrate (z.B. bei Projekten mit Servo-Schweisszangen) steht Ihnen eine Variante des Stellzylinders mit Wasserkühlung zur Verfügung (vgl. Abbildung rechts).

mehr erfahren

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

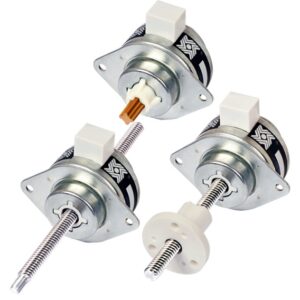

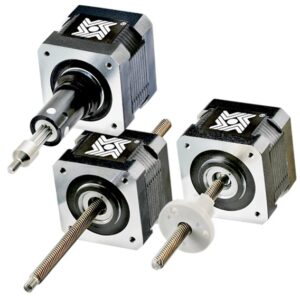

HAYDON-KERK: Linearaktuator als Laufgewindespindel mit Schrittmotor

Für Anwendungen mit geringeren Geschwindigkeiten und geringerer Einschaltdauer, bietet unser Herstellerpartner Fa. Haydon-Kerk kostengünstige Linearaktuatoren, die aus einem Schrittmotor, kombiniert mit einer Laufgewindespindel, bestehen. Der Schrittmotor (Hybridschrittmotor) hat einen Rotor mit Hohlwelle. Teil dieser Hohlwelle ist eine Spindelmutter, die zusammen mit einer Spindel für die Umsetzung der rotatorischen in eine lineare Bewegung zuständig ist. Unser Herstellerpartner Fa. Haydon-Kerk bietet verschiedene Varianten von Linearaktuatoren für unterschiedliche Anwendungsbereiche an. Die Aktuatoren können bis zu 2.200N Spitzenkraft aufbringen.

mehr erfahren
