Linearmotorachsen

Die Module der DGH-Serie sind speziell entwickelte, leistungsstarke Positionierungssysteme, die höchsten Anforderungen in Präzisionsanwendungen gerecht werden. Dank ihres Direktantriebs und der kompakten Bauweise bieten sie eine außergewöhnliche Performance bei gleichzeitig geringem Platzbedarf. Jede DGH Linearmotorachse ist mit robusten Doppelführungen, leistungsstarken Linearmotoren, hochpräzisen Encodern und schützenden Abdeckungen ausgestattet, um eine präzise und zuverlässige Positionierung in jeder Umgebung zu gewährleisten.

Diese Linearmodule eignen sich ideal für Anwendungen, bei denen höchste Genauigkeit und Zuverlässigkeit unerlässlich sind, und bieten gleichzeitig eine lange Lebensdauer und einen minimalen Wartungsaufwand.

Merkamle der Linearmotorachsen der DGH-Serie

• Direktantrieb
• hohe Genauigkeit
• Komplettmodul inkl. Wegmessung und Lager
• vielfältige Anwendungen

Features der Linearmotorachsen der DGH-Serie

• Optional integrierte U-förmige oder flache Linearmotoren
• Hohe Steifigkeit für mehr Sicherheit
• Hub von 100 mm bis 1200 mm
• Optionale Auflösung von 0,1μm, 0,05μm, SINCOS
• Geschwindigkeit bis zu 3 m/s und schneller
• Wiederholbarkeit: +/- 0.5 µm
• Genauigkeit = +/- 2 µm
• Pitch/roll/yaw = +/- 10 arc-sec
• Kompakte Abmessungen
• UL zertifizierte Komponenten
• Breite Palette an optionalem Zubehör
• Hervorragendes Preis-Leistungs-Verhältnis

Anwendungen und Branchen für die Linearmotorachsen der DGH-Serie

Unsere Linearmotorachsen der DGH-Serie bieten präzise Punkt-zu-Punkt-Positionierung im Mikro- und Submikrometerbereich bei Geschwindigkeiten von 3 m/s und mehr. Sie sind die ideale Wahl für Hochgeschwindigkeits-Positionierungssysteme in anspruchsvollen Branchen:

• Halbleiterindustrie: Optimiert für die schnelle und präzise Produkthandhabung, Waferinspektion, Messung und Handhabung.
• Erneuerbare Energien: Perfekt geeignet für Anwendungen in der Photovoltaik- und Lithiumbatterieproduktion sowie für die Verarbeitung von Glas und LCD.
• Industrielle Drucktechnologien: Bieten höchste Präzision für moderne industrielle Druckmaschinen.
• Laserverarbeitung: Erfüllen die strengen Anforderungen an Präzision und Bewegungssteuerung in hochspezialisierten Laserverarbeitungsmaschinen.

Die DGC Serie unserer direktangetriebenen Linearmotorachsen bietet eine ideale Lösung für Anwendungen, die hohe Präzision und Effizienz erfordern. Diese Serie zeichnet sich durch eine benutzerfreundliche Konstruktion aus, die eine einfache Installation und verkürzte Produktionszeiten ermöglicht. Mit einer speziellen einteiligen Basis und Seitendeckeln ist die DGC Linearmotorachse nicht nur robust, sondern auch leicht zu integrieren.

Dank des innovativen Magnetbahndesigns müssen Benutzer sich keine Sorgen mehr über defekte oder abgenutzte Kabel machen, was die Wartung erheblich vereinfacht. Die DGC Serie überzeugt zudem durch ein ausgezeichnetes Preis-Leistungs-Verhältnis, wodurch sie eine wirtschaftliche Wahl für viele industrielle Anwendungen darstellt.

• Lieferung mit einteiligem Unterbau und seitlicher Blende: Sorgt für einfache Installation und hohe Stabilität.
• Kurze Durchlaufzeiten: Die durchdachte Konstruktion führt zu schnelleren Produktionszyklen.
• Kostengünstige Magnetbahnen: Ideal für lange Fahrwege und hohe Effizienz.
• Flexible Optionen: Standardhub von 100 mm bis 1.100 mm, optionaler Hub über 1.000 mm, erhältlich mit Energiekette und Kabel.

Merkmale der Linearmotorachsen der DGC-Serie

• Direktantrieb
• Komplettmodul inkl. Wegmessung und Lager
• modulares Design
• Positioniersystem mit Linearmotor
• Wicklung für niedrige und hohe Geschwindigkeiten

Anwendungen und Branchen für die Linearmotorachsen der DGC-Serie

Das Linearmotor-Positionierungssystem der DGC Serie ist die ideale Wahl für Hochgeschwindigkeitsmaschinen wie Pick-and-Place-Systeme, Inspektionsgeräte, Dosiermaschinen und andere Anwendungen zur Materialhandhabung, bei denen Genauigkeit entscheidend ist. Es eignet sich hervorragend für den Einsatz in der Drucktechnik, beim Lasermarkieren, in der Bearbeitung und beim Punktschweißen sowie in allgemeinen industriellen Anwendungen, die höchste Präzision erfordern.

Die SGL Serie unserer direktangetriebenen Linearmotorachsen bietet eine erstklassige Lösung für Anwendungen, bei denen Präzision und ein kompakter Bauraum entscheidend sind. Diese Achsen integrieren eine Führungsschiene, ein Wegmesssystem und einen eisenlosen Motor, der speziell für Anwendungen mit minimalem Platzbedarf entwickelt wurde. Mit einem Standardhub, der bei 100 mm beginnt und bis zu 1.000 mm reicht, ist die SGL Serie äußerst flexibel und anpassbar an unterschiedliche industrielle Anforderungen.

• Optional mit Energiekette und Kabel
• Optional wassergekühlt
• Optional Hub >1.000mm

Mehrere Abdeckungen:

• Standard
• Faltenbalg
• Spritzwasserfest
• Reinraum

Merkmale der Direktangetriebenen Linearmotor Achsen SGL

• sehr geringes Rastmoment
• hohe Geschwindigkeit
• hohe Beschleunigung
• gleichförmige Bewegung bei niedriger Geschwindigkeit
• hohe Genauigkeit

Anwendungen und Branchen für die Linearmotorachsen der SGL-Serie

Die Linearmotorachsen der SGL Serie sind ideal für Anwendungen mit leichten Lasten, die eine schnelle und mikrometergenaue Positionierung in beengten Räumen erfordern. Typische Einsatzgebiete umfassen die Elektronik- und Halbleiterfertigung, Solarpanel- und Lithiumbatterieproduktion sowie LCD-Anwendungen.

Darüber hinaus eignen sich die SGL Achsen hervorragend für industrielle Drucker und Laserverarbeitungsmaschinen, die strenge Anforderungen an die Präzision der Bewegungssteuerung und minimale Geschwindigkeitsabweichungen stellen.

Mit ihrer kompakten Bauweise und herausragenden Leistung bieten die SGL Linearmotorachsen eine perfekte Lösung für anspruchsvolle industrielle Anwendungen, bei denen Platzersparnis, Geschwindigkeit und höchste Genauigkeit entscheidend sind.

Ergänzen Sie Ihre Linearmotorachse mit den netzanschlussfertigen Servoreglern der Xenus-Serie und profitieren Sie von einer optimalen Antriebssteuerung. Unsere Servoregler sind speziell auf die Anforderungen unserer Linearmotorachsen abgestimmt und bieten Ihnen höchste Präzision, Effizienz und Zuverlässigkeit für Ihre Anwendungen.

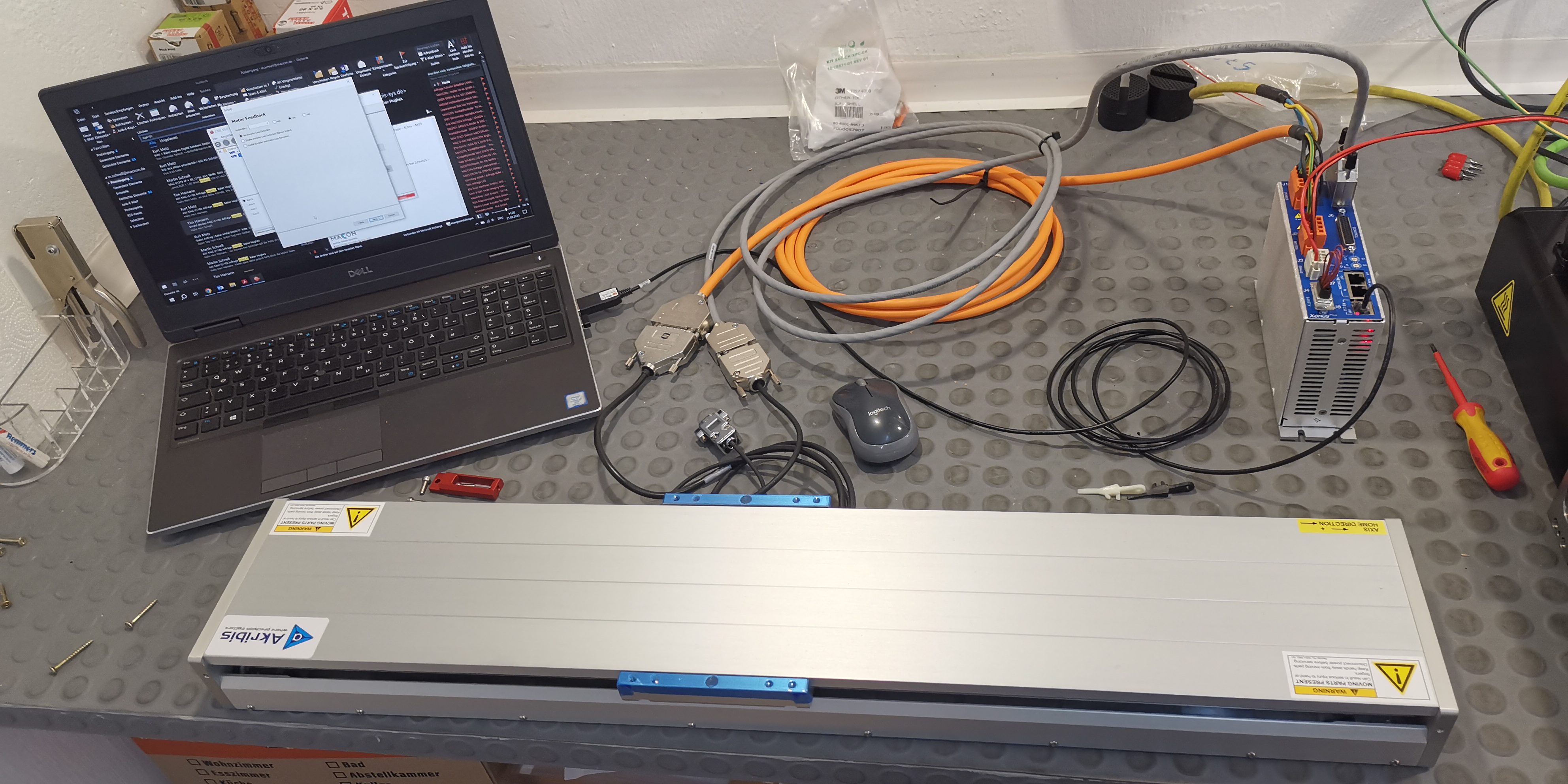

Wir bieten Ihnen nicht nur die passenden Regler, sondern auch eine Inbetriebnahme direkt bei uns im Haus. So können Sie sicher sein, dass Ihre Systeme sofort startklar sind – ohne zusätzliche Anpassungsarbeiten oder Verzögerungen.

Entscheiden Sie sich für die Xenus-Servoregler und erleben Sie die perfekte Symbiose aus Qualität, Performance und Service, die Ihre Prozesse auf das nächste Level hebt.
