Miniatur­ isierte Linear­ motoren

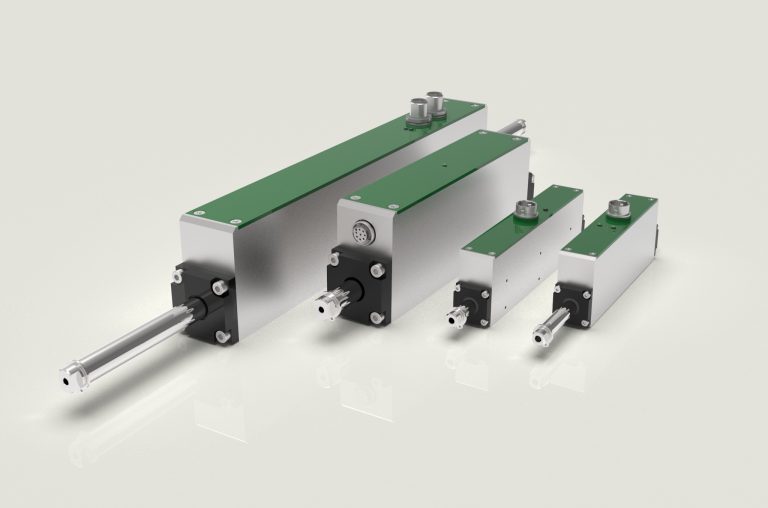

Die NLi-Motoren verfügen über einen kleinen integrierten SPS, der über digitale Ein- und Ausgänge die lineare Bewegung steuert. Die integrierte SPS verwendet eine Tabelle mit 10 programmierbaren Positionen, für die jeweils der Bewegungsprofiltyp (trapezförmig, dreieckig, polynomial, sinusförmig), die Bewegungsdauer, die Wartezeit und die für den Start verwendete Eingangsart spezifiziert werden können. All diese Einstellungen können über die PC-Software NiLAB Starter programmiert werden. Durch den Einsatz der NLi-Motoren kann der Kunde einen pneumatischen Aktuator einfach und effektiv ersetzen und dabei die gleiche Steuerung wie für Magnetventile verwenden. Für eine interpolierte Steuerung ist eine Version mit CANopen verfügbar, und durch den Einsatz des NiLAB Bus-Converters ist auch der Feldbus EtherCAT möglich. Die NLi-Motoren sind in folgenden Versionen verfügbar: Läuferstabdurchmesser 8 und 12mm, Größe Q und X mit Spitzenkräften bis zu 250N und Geschwindigkeiten von 5m/s. Dank dieser neuen, innovativen Motoren ist es erstmals möglich, auf den Regler im Schaltschrank zu verzichten, wodurch sich die Kosten für die Installation und für die Verkabelung maßgeblich reduzieren. Zudem sind die Motoren mit doppeltem Steckverbinder (Aus- und Eingang) erhältlich, wodurch sie optional über eine Daisy Chain Verkettung gekoppelt werden können. Für den Fall, dass ein pneumatischer Schlitten ersetzt werden muss, gibt es die MCSS-Serie, die den Motor mit integriertem Antrieb NLi mit einer Mechanik auf Basis linearer Führungen und einem Design kombiniert, das der pneumatischen Lösung entspricht. Die MCSS-Schlitten integrieren einen Doppel-Linearmotor mit einem einzigen Antrieb in einer extrem kompakten Abmessung: 40x78mm (MCSS080X) und 62x128mm (MCSS120Q) mit kontinuierlichen Linearkräften von 18,5N und 42N. Die Spitzenkräfte betragen 82,7N und 187,7N.
