Resolver

Resolver sind die klassischen Winkelmessgeber für harte Umgebungen. Sie sind auch die robusteste Lösung gegenüber mechanischen Einflüssen.

Resolver haben Genauigkeiten im Bereich +/-10’. Obwohl die Wiederholbarkeit um den Faktor 10 höher liegen kann, werden häufig weit höhere Genauigkeiten bei gleicher Umweltbelastung gefordert. Hierfür eignen sich unsere Inductosyn Geber oder die Elektrischen Enkoder.

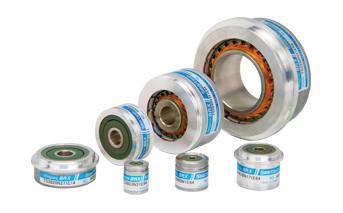

In der nebenstehenden Tabelle finden Sie unsere häufigsten Resolvertypen (einige werden lagermäßig geführt).

Unsere Resolver sind für den Betrieb im Frequenzbereich 5 bis 10kHz geeignet. Sie besitzen bürstenlose Transformatoren und sind somit in der Lage über eine beliebige Anzahl von Umdrehungen messen zu können; das Übertragungsverhältnis beträgt üblicherweise 50%.

Wenn nicht anders angegeben, sind unsere Resolver 2-polige Sendertypen (Erregung über den Referenzeingang). Sie liefern den absoluten Winkel innerhalb einer mechanischen Umdrehung über die Signalauswertung. Die Auswertung erfolgt über einen Resolver/Digital-Wandler, der üblicherweise im Motorcontroller vorgesehen ist.

Resolver-Auswerte-Elektronik (R/D-Wandler)
Für eine unabhängige Auswertung des Resolversignals empfehlen wir die R/D-Wandlerkarten unseres Partners VEGA:

  • #2790500 R/D-Wandler mit A/B Inkrementalgeberausgängen
  • #2790502 R/D-Wandler mit A/B Inkrementalgeberausgängen plus HE-Ausgängen
  • #2790DIN DIN-Schiene Montagekit
  • #2790CK1 Montagekit mit Lötverbindungen

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Resolver für raue Umgebungen

Obwohl der Resolver an sich ein sehr robuster Drehgeber ist, stossen die Standardresolver irgendwann an Ihre Grenzen. Für soche Fälle bieten wir abgehärtete Resolver an. Bitte kontaktieren Sie uns, um Ihre Anforderungen zu besprechen. Beispiele von abgehärteten Resolvern, die wir liefern können:

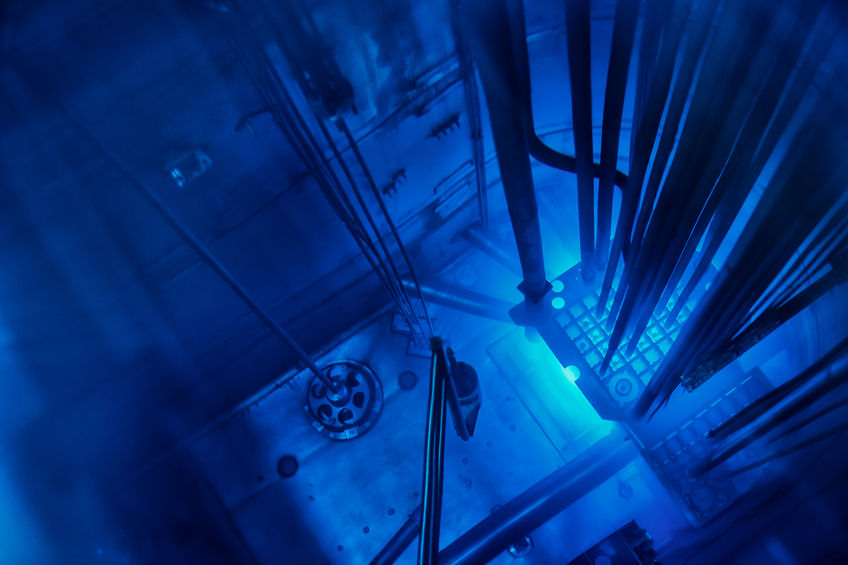

  • Resolver für Umgebungen mit hoher Strahlung (bis 3 MGy)
  • Resolver für Cryo-Temperaturen (bis 70K   d.h. -200°C)
  • Resolver für sehr hohe Temperaturen (bis 300°C)

Datentabelle Resolvertypen

TypBaugrößeBauformAD
mm
ID
mm
L
mm
HerstellerBemerkung
TS2605N(3)1E6408Pancake20,34,018,0Tamagawa
TS510N35E1808Gehäuse19,05(3,175)30,0Tamagawamit Welle
TS530N33E1011Gehäuse27,0(3,05)50,8Tamagawamit Welle
RE08-0108Pancake20418LTN
RE10-0110Pancake26620LTN
RE15-1-B0415Pancake36,810,016,0LTN
RE15-1-B2415Pancake36,812,016,0LTN
RE21-1-D2421Pancake551627,3LTN
TS2620N21E1115Pancake37,59,5216,0Tamagawa
10S15RX452C17F15Pancake36,88,016,1Artusmit Flansch
26SM19RC452C01F19Pancake50,316,027,3ArtusEmpfängertyp
mit Flansch
26SM19RX452C01F19Pancake50,316,027,3Artusersetzt durch RE21-1-D64
RE21-1-D6419Pancake50,216,027,3LTNmit Flansch
TS2142N1E6330Pancake75,032,030,0Tamagawamit Flansch
31BRCX31Pancake77,540,0431,8Harowe
RES-FC151Pancake13090,032Alxionmit Flansch
RES-FC651Pancake13090,032Alxionabsolut über 60°
mit Flansch
55BRCX55Pancake139,792,7531,8Harowe
RE165-1-C91165Pancake16591,035LTNbis 96mm ID
