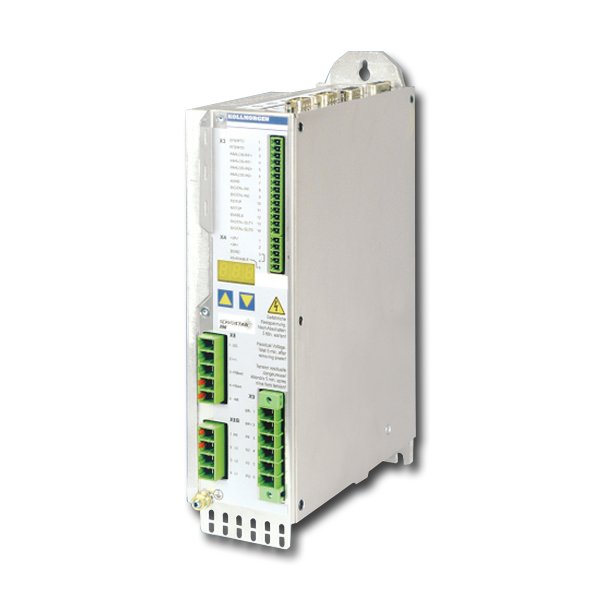

Servostar 300

Der neue voll-digitale SERVOSTAR™ 300 ist die konsequente Ergänzung der gut eingeführten SERVOSTAR™ Verstärker Familie. Hier wurde vor allem dem Kundenwunsch nach noch kompakterer Bauform und nach einphasiger Einspeisung Rechnung getragen. Wie bei den anderen SERVOSTAR™-Reglern sind auch beim SERVOSTAR™ 300 die notwendigen Netzfilter integriert. Auch die Optionskarten der bestehenden SERVOSTAR™-Verstärker können mit dem SERVOSTAR™ 300 verwendet werden. Wir offerieren Ihnen ein komplettes Servosystem mit Servoverstärkern, Motoren und fertig konfektionierten Kabeln.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Highlights

  • Direktanschluss am Netz (erdfreier Betrieb zulässig)
  • Servostar 303 ... 310: 1 x 115V AC, 3x 115V AC, 1x 230V AC, 3x 230V AC
  • Servostar 341 ... 345: 3 x 208 ... 480V AC
  • Netzfilter integriert
  • Montage auf Rückwand für 200mm (230V Typen) bzw. 250mm (400V Typen) Schaltschränke
  • Alle Schirmanschlüsse direkt am Verstärker
  • Hall-Effekt, Resolver und Encoder Rückführung (auch EnDat und Hiperface)
  • Stromregler, Drehzahlregler, Lageregler, elektronisches Getriebe, Positionierregler (RS232 oder CANopen onboard, Profibus, EtherCAT, SynqNET, etc. als Optionskarten)
  • LED-Display und Tastatur in der Frontplatte für Adresswahl und Statusanzeige
  • Encoder-Emulation wählbar ROD426- kompatibel (dez./bin.) oder SSI (Gray/binär)
  • Ansteuerung der Motorbremse
  • voll programmierbar über RS232-Interface
  • Bedienung über PC mit Bedienersoftware unter WINDOWS™ 95/98/2000/ME/NT/XP/Vista
  • vollständig digitale Regelung: Stromregler (Vektorregelung, pulsweitenmoduliert, 62,5µs (umschaltbar auf 31,25µs)), Drehzahlregler (62,5µs) und Lageregler (250µs)
  • erfüllt alle relevanten Normen: CE, UL, cUL
  • Slot für eine Optionskarte (PROFIBUS DP, EtherCAT oder SynqNET oder I/O-Karte

Serienmäßige & erweiterte Feldbus-Optionen

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Datentabelle Servostar300

NenndatenDIM303306*310*341343*346*
AnschlussspannungV~1x 115V-10% ... 3x 230V+10%3x 230V-10% ... 3x 400V+10%
Anschlussleistung
für S1-Betrieb
kVA1,12,44,01,22,55,0
Nenn-ZK-
Gleichspannung
V=135 - 450300 - 675
Nennstrom
(Effektivwert, ± 3%)

  bei 1 x 110V ACArms333---
  bei 1 x 240V ACArms344---
  bei 3 x 115V ACArms3,5810---
  bei 3 x 240V ACArms3610256
  bei 3 x 400V ACArms---1,546
  bei 3 x 480V ACArms---1,536
Spitzenstrom
(max. ca. 5s, ± 3%)

  bei 1 x 110V ACArms555---
  bei 1 x 240V ACArms999---
  bei 3 x 115 ... 230V ACArms91520---
  bei 3 x 230 ... 480V ACArms---4,57,512
max. Dauerleistung
int. Ballastschaltung
(303/306/310: RBint = 66 Ohm)
(341/343/346: RBint = 91 Ohm)
W20
Spitzenleistung
int. Ballastschaltung max.
(max. 1s)
(abhängig von Versorgungsspannung)
kW0,75 ... 32,1 ... 9
max. Dauerleistung
ext. Ballastschaltung bei 3 x 230V
(303/306/310: RBext = 66 Ohm)
(341/343/346: RBext = 91 Ohm)
W3003001.0001.000
max. Dauerleistung
ext. Ballastschaltung bei 3 x 400 ...480V
(303/306/310: RBext = 66 Ohm)
(341/343/346: RBext = 91 Ohm)
W---3001.0001.000
Spitzenleistung
ext. Ballastschaltung max.
(max. 5s)
(abhängig von Versorgungsspannung)
kW0,75 ... 32,1 ... 9
Maße
Höhemm278
Breitemm70
Tiefe
ohne Stecker
mm171
Tiefe
mit Stecker
mm<200<235
Gewichtkgca. 2,6ca. 2,7
