Analog zu Digital Signalwandler und Signalkonverter für Resolver / Encoder / Drehgeber / SSI / Inductosyn

In vielen Fällen ist die von einem Motor erzeugte Rückkopplung nicht die Art von Rückkopplungsformat, die für den Servoantrieb benötigt wird. Für solche Fälle bietet MACCON verschiedene Arten von Signalkonvertern (Signalwandler) an, um von analogen Formaten (Resolver, Inductoysn) in digitale Formate (SSI, Quad A/B/Z) zu konvertieren.

Den Fall digital-zu-digital gibt es aberauch: wir bieten einen Signalwandler, um ein absolutes SSI-Signal auf ein digitales inkrementelles Signal umzuwandeln.

Bitte lesen Sie weiter, um mehr zu erfahren, oder kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Resolver zu Encoder-Wandler

Um den analogen Signalausgang eines Resolvers in ein digitales Signal umzuwandeln, benötigt man einen Konverter. MACCON bietet eine ganze Familie von Konvertern an, die für die Ausgabe der in Encodern üblichen digitalen Rechtecksignalen ausgelegt sind. Im Wesentlichen können Sie mit unseren Wandlern digitale Resolver erstellen, die die Widerstandsfähigkeit eines Resolvers mit der digitalen Einfachheit eines Encoders kombinieren. Dies ist perfekt für industrielle Automatisierungsaufgaben, in denen Sie den Rotorwinkel Ihres Motors erfassen müssen, sich aber nicht mit der erforderlichen Installation  auseinandersetzen wollen, die für digitale Encoder üblich ist.

Optimierung der Bewegungssteuerung

Wenn Sie das digitale Signal eines Encoders verwenden, können Sie leichter mit den Ausgabedaten arbeiten, um die Position und Geschwindigkeit Ihrer Anlage zu verstehen.
Digitale Signale können auch einfacher an andere Geräte gesendet werden ("Encodernachbildung"), ohne dass eine weitere Verarbeitung oder externe Analog/Digital-Wandler erforderlich sind.

Anwendungsbereich

  • Ideal für Positioniersysteme mit geschlossenem Regelkreis
  • CNC- und Werkzeugmaschinen-Anwendungen
  • PLC-Positionierungssteuerung
  • Index/Rotationstabellen
  • Ortung/Teleskop/Telemetrie-Systeme
  • Transfer-Linien
  • Fabrik-Automatisierung
  • Roboter-Anwendungen
  • Nukleare Anwendungen

Übersicht der technischen Daten, der Resolver zu Encoder-Wandler

TypSignal
Quelle
Signal-
Ausgabe
Absolute Position
nach Einschalten
Spannungs-
versorgung [Vdc]
Abmessung [mm]Datenblatt
VEGA
2796500
ResolverInkrementeller
digital Encoder
Nein5 oder 24101.6 x 17.78 x 120.015
VEGA
2796517
ResolverInkrementeller
digital Encoder
Ja5 oder 24101.6 x 17.78 x 120.015

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Signalwandler für Resolver auf SSI

Erhalten Sie die Widerstandsfähigkeit eines Resolvers mit absoluter Multiturn-Position. Resolver auf 25 Bit absolute Position mit Fehlerstatus-Bit und SSI-Schnittstelle (Synchron-Serielle-Schnittstelle) mit Positionswiederherstellung nach Stromausfall und Verlust der Resolver-Signalerkennung.

Anwendungsbereich

  • Ideal für nukleare Anwendungen
  • CNC- und Werkzeugmaschinen-Anwendungen
  • PLC-Positionierungssteuerung
  • Index/Rotationstabellen
  • Ortung/Teleskop/Telemetrie-Systeme
  • Transfer-Linien
  • Fabrik-Automatisierung
  • Roboter-Anwendungen



Technische Daten der Signalwandler Resolver auf SSI

TypSignal
Quelle
Signal-
Ausgabe
Auflösung
Single-turn
Spannungs-
versorgung [Vdc]
MontageDatenblatt
VEGA
2796504
ResolverSSI125 oder 24Hutschiene
VEGA
2796505
ResolverSSI135 oder 24Hutschiene
VEGA
2796524
ResolverSSI145 oder 24Hutschiene

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

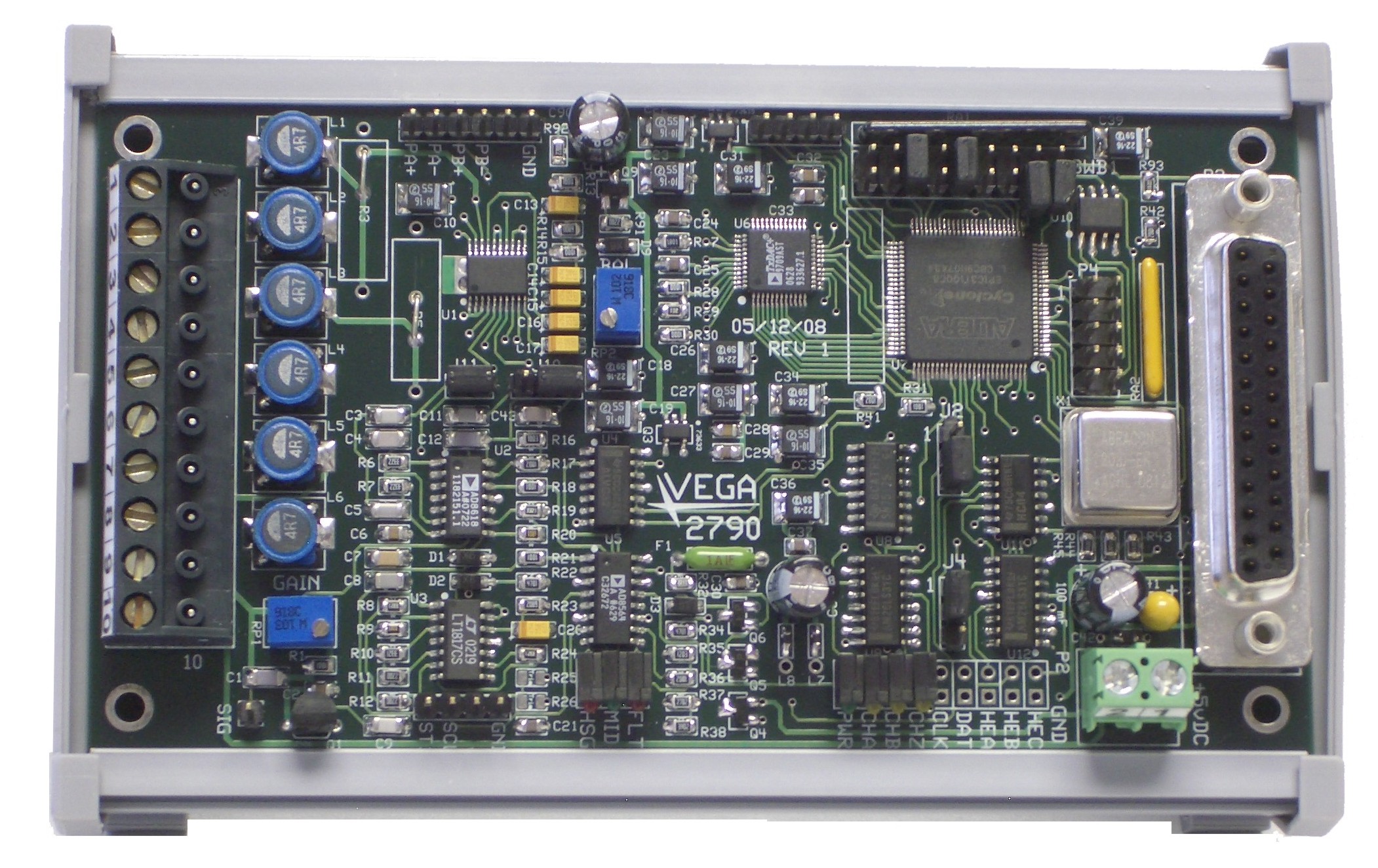

Inductosyn zu Encoder Signalwandler

Holen Sie sich die Präzision eines Inductosyn-Maßstabs und die digitale Simplizität eines Encoders. Inductosyn zu hochauflösendem Inkrementalgeberausgang mit Index und ergänzt mit Verlust der Induktosyn-Signalerkennung für ausfallsicheren Betrieb.

Anwendungsbereich

  • Ideal für Positioniersysteme mit geschlossenem Regelkreis
  • Lineare und rotierende Inductosyn-Skalen
  • CNC- und Werkzeugmaschinen-Anwendungen
  • Index/Rotationstabellen
  • Ortung/Teleskop/Telemetrie-Systeme
  • Transfer-Linien

Übersicht der technischen Daten, der Inductosyn zu Encoder Signalwandler

TypSignal
Quelle
Signal-
Ausgabe
Auflösung
Single-turn
Spannungs-
versorgung [Vdc]
Abmessung [mm]Datenblatt
VEGA
2790501
InductosynInkrementeller
digitaler Encoder
Bis 13 Bit
einstellbar
5133.35 x 71.755 x 25.4
137.16 x 88.9 x 46.99 w/DIN

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Inductosyn-zu-Absolut-SSI-Encoder-Wandler

Mit Inductosyn-zu-absolut-SSI-Wandler erhalten Sie die Genauigkeit einer Inductosyn-Skala mit absoluter Multiturn-Position. Inductosyn auf 25 Bit absolut Position, Fehlerstatusbit und SSI-Schnittstelle mit Positionswiederherstellung nach Stromausfall.

Anwendungsbereich

  • Ideal für nukleare Anwendungen
  • CNC- und Werkzeugmaschinen-Anwendungen
  • PLC-Positionierungssteuerung
  • Index/Rotationstabellen
  • Ortung/Teleskop/Telemetrie-Systeme
  • Transfer-Linien
  • Fabrik-Automatisierung
  • Roboter-Anwendungen

Übersicht der technischen Daten, der Inductosyn zu Absolut SSI Encoder Signalwandler

TypSignal
Quelle
Signal-
Ausgabe
Auflösung
Single-turn
Spannungs-
versorgung [Vdc]
Abmessung [mm]Datenblatt
VEGA
2790514
InductosynSSIBis 15 Bit
einstellbar
5133.35 x 71.755 x 25.4
137.16 x 88.9 x 46.99 w/DIN

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Signalwandler für Absolut SSI zu Encoder (inkrementell)

Der Signalwandler vom Typ 2803512 bietet die Signalumwandlung von Absolut-SSI auf digitalen (inkrementellen) Encoder. Die Auflösung sowie die Abtastfrequenz sind einstellbar. Der Signalwandler bietet außerdem emulierte Hallsensorsignale. Desweiteren ist ein sog. "Runout Feature" vorhanden, das per Digital-Signal enabled werden kann. Wenn das Runout-Feature per Digital-Signal enabled wird, liefert der 2803512 beim Einschalten eine Anzahl von Pulsen, deren Summe dem absoluten Rotor-Winkel entspricht.

Schnittstelle: Absolut SSI auf Encoder (inkrementell)

  • SSI Schnittstelle bis 29bit wird unterstützt
  • Abtastfrequenz: 20/10/5/2.5 KHz

Anwendungsbereich

  • PLC-Positionierungssteuerung
  • Schnittstelle zu jedem Gerät, das SSI ausgibt
  • Kompatibel mit Messwertaufnehmern und Absolutwertgebern
  • Ideal für Positioniersysteme mit geschlossenem Regelkreis

Übersicht der technischen Daten, des Absolut SSI Encoder zu Inkremental Wandlers

TypSignal
Quelle
Signal-
Ausgabe
Auflösung
Single-turn
Spannungs-
versorgung [Vdc]
Abmessung [mm]Datenblatt
VEGA
2803512
SSIInkrementellBis 29 Bit
einstellbar
5

Inductosyn Vorverstärker mit aktivem Filter

Erweiterte Funktionen

  • Arbeitet mit linearen und rotativen Inductosyn™ Weg/Winkelmesssystemen
  • Farrand, Heidenhain, Mitsubishi und G&L Inductosyn™ Skalen
  • Aktiver Filter für Störfestigkeit
  • Verstärkungsbereich von 60:1 bis 2400:1
  • Arbeitet mit einer einzelnen +5 Vdc-Versorgung
  • Status-LEDs für Signal hoch, niedrig und mittel
  • Einfach zu verwenden
  • Kompaktes Design
  • Schalttafeleinbau- oder DIN-Schienenmontage-Option

Übersicht der technischen Daten, der Inductosyn-Vorverstärker

TypSignal
Quelle
Signal-
Ausgabe
Spannungs-
versorgung [Vdc]
Abmessung [mm]Datenblatt
VEGA
2789500
Inductosyn 2,5kHzVerstärker der
Signal-Quelle
573.025 x 73.025 x 25.4
75.565 x 88.265 x 46.99 w/DIN
VEGA
2789503
Inductosyn 10kHzVerstärker der
Signal-Quelle
573.025 x 73.025 x 25.4
75.565 x 88.265 x 46.99 w/DIN
