Radnabenmotoren (Aussenläufermotoren)

Im Bereich der Radnabenmotoren (d.h. Aussenläufermotoren), liefern wir die Produktline In-Wheel unseres Herstellerpartners Fa. Printed Motor Works. Ein häufiger Motor für den Bereich "Fahrerlose Transportsysteme" ist der XR-15. Bei Projekten mit fahrerlosen Transportsystemen ist häufig der axiale Bauram sehr knapp. Die XR-15 Familie unseres Herstellerpartners Fa. PrintedMotorWorks Ltd. sind bürstenlose DC-Motoren im Aussenläuferformat. Die Motoren haben eine kurze axiale Länge und eignen sich deshalb für enge Bauräume. Bei Aussenläufermotoren dreht sich der Rotor um den Stator und kann deshalb als Antriebsrad verwendet werden, in dem eine Felge mit Gummibelag an den Rotor angebracht wird. Ein weiterer Vorteil: da die Rotormagnete weiter weg sind von der Drehmitte als bei Innenläufermotoren, entsteht ein grosser Drehmomentgewinn (quadratisch zum radialen Anstieg). Die Drehmomentdichte dieser Motoren wird weiter gesteigert durch die Polwicklung der Statorzähne. Die Motoren verfügen über einen integrierten magnetischen Encoder (Winkelmesssystem). Bei der XR-15 Familie sind Nenndrehmomente bis 8Nm und Nenndrehzahlen bis 450U/min möglich. Für Radnabenmotoren mit höheren Nenndrehmomenten fragen Sie bitte an!

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Kontaktformular öffnen

Radnabenmotoren speziell für Anwendungen in der Intralogistik (FTS)

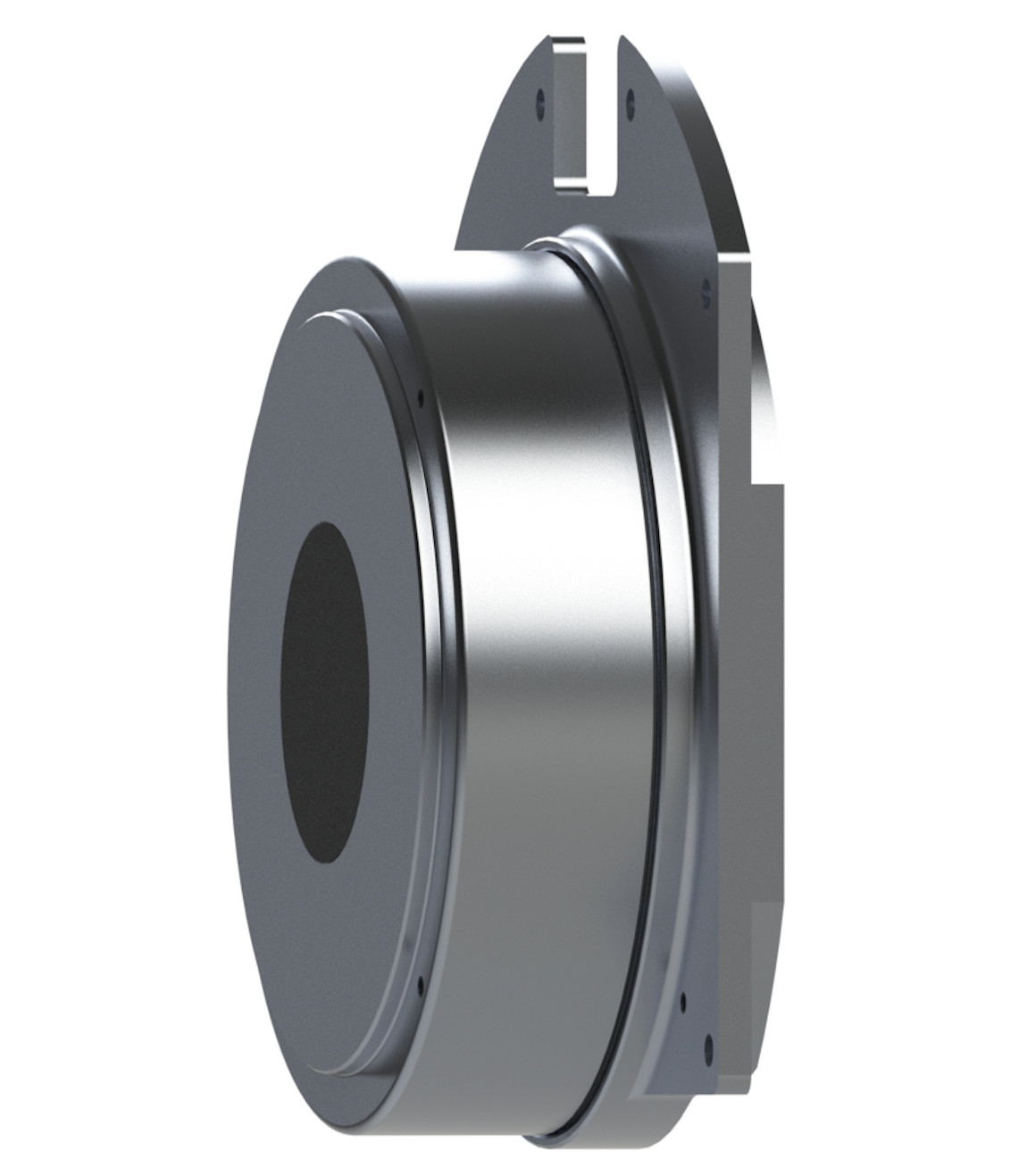

Der Radnabenmotor XR15-05e ist ein Außenläufermotor und wurde als Direktantrieb ohne Getriebe konstruiert. Ihn zeichnet eine geringe axiale Länge (<50mm) bei einer hohen Leistungsdichte aus. Mit diesem Motor lassen sich Nenndrehmomente von 8Nm und eine Nenndrehzahl bis 480U/min realisieren. Der XR15-05e ist mit einem integrierten magnetischen Encoder (Winkelmesssystem) zur präzisen Erfassung der Position bzw. zur Drehzahlregelung ausgestattet. Der Motor wird mit 36-60Vdc betrieben. Dichtungen zwischen dem drehenden Rotor und dem Anbauflansch bzw. dem Stator verhindern den Eintritt von Schmutz und Feuchtigkeit. Der Motor ist durch das eingebaute Schrägkugellager ideal für die Aufnahme hoher axialer und radialer Kräfte. Die Radnabenmotoren der XR15-Serie sind optimal für den Einsatz in fahrerlosen Transportsystemen (FTS; engl. AGV), Industrierobotern und der Intralogistik geeignet.
