Schrittmotoren (Hybridschrittmotoren)

Unsere Schrittmotoren sind Hybridmotoren, die mit axialen Seltenen-Erden-Magneten ausgestattet sind und hohe Momente erzeugen. Hybridmotoren kombinieren die Vorteile von Permanentmagneten und Reluktanzmotoren, wodurch sie eine optimale Leistungsfähigkeit aufweisen. Die Verwendung von Seltenen-Erden-Magneten ermöglicht eine hohe magnetische Feldstärke und damit ein hohes Drehmoment bei kompakter Bauweise.

Die meisten unserer Schrittmotoren sind mit zwei Phasen und 50 Polpaaren ausgestattet. Bei Zweiphasenmotoren ergibt dies im Vollschrittbetrieb 200 Vollschritte pro Umdrehung. Dadurch können präzise Bewegungen und Positionierungen realisiert werden.

Durch den Einsatz der Mikroschritttechnik kann die effektive Auflösung der Schrittmotoren sogar um bis zu einem Faktor von 256 erhöht werden. Dies bedeutet, dass zwischen den Vollschritten noch feinere Zwischenschritte erzeugt werden können, was zu einer noch präziseren Steuerung der Motoren führt.

Schrittmotoren sind auch heute noch weit verbreitet und haben in vielen Anwendungen ihre Berechtigung. Sie werden oft aus Kostengründen eingesetzt, da sie im Vergleich zu anderen Motortypen eine kostengünstige Lösung bieten. Darüber hinaus sind sie für Anwendungen geeignet, bei denen ein Stillstand am Ende der Bewegung ohne zusätzliche Regelaktivitäten erwünscht ist. Schrittmotoren weisen auch bei niedrigen Drehzahlen eine hohe Drehmomentdichte auf, was sie ideal für Anwendungen macht, bei denen hohe Kräfte benötigt werden.

Dank moderner Steuerungsverfahren konnte das Laufverhalten der Schrittmotoren erheblich verbessert werden. Früher war der sogenannte "Schrittverlust" ein häufiges Problem, bei dem der Motor seine Position aufgrund von Überschreitung des zulässigen Drehmoments nicht halten konnte. Durch den Einsatz von echtem Servobetrieb bei vielen Reglern gehört dieses Problem jedoch weitgehend der Vergangenheit an. Dies ermöglicht präzise und zuverlässige Positionierungsaufgaben mit Schrittmotoren.

Neben den Schrittmotoren bieten wir auch flexible Schrittmotorcontroller in verschiedenen Ausführungen an (siehe Stepnet). Unsere Stepnet-Serie bietet eine breite Palette an Steuerungsoptionen für die präzise Ansteuerung und Regelung von Schrittmotoren. Damit kann der Kunde den für seine spezifische Anwendung optimal geeigneten Schrittmotor auswählen und eine zuverlässige und effiziente Steuerung sicherstellen.

Unsere Schrittmotoren, die vom renommierten Hersteller STÖGRA stammen, sind 2-Phasen-1,8°-Hybrid-Schrittmotoren. Sie zeichnen sich durch ihre hohe Qualität und Zuverlässigkeit aus. Mit einer Vielzahl von Schrittmotoren in unterschiedlichen Bau- und Leistungsgrößen bieten wir unseren Kunden die Möglichkeit, den für ihre Anwendung optimal geeigneten Schrittmotor auszuwählen. So können sie sicherstellen, dass ihre Anforderungen an Präzision, Drehmoment und Baugröße erfüllt werden.

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Merkmale der Schrittmotoren

  • 1,8° Schrittwinkel (bei Vollschritt)

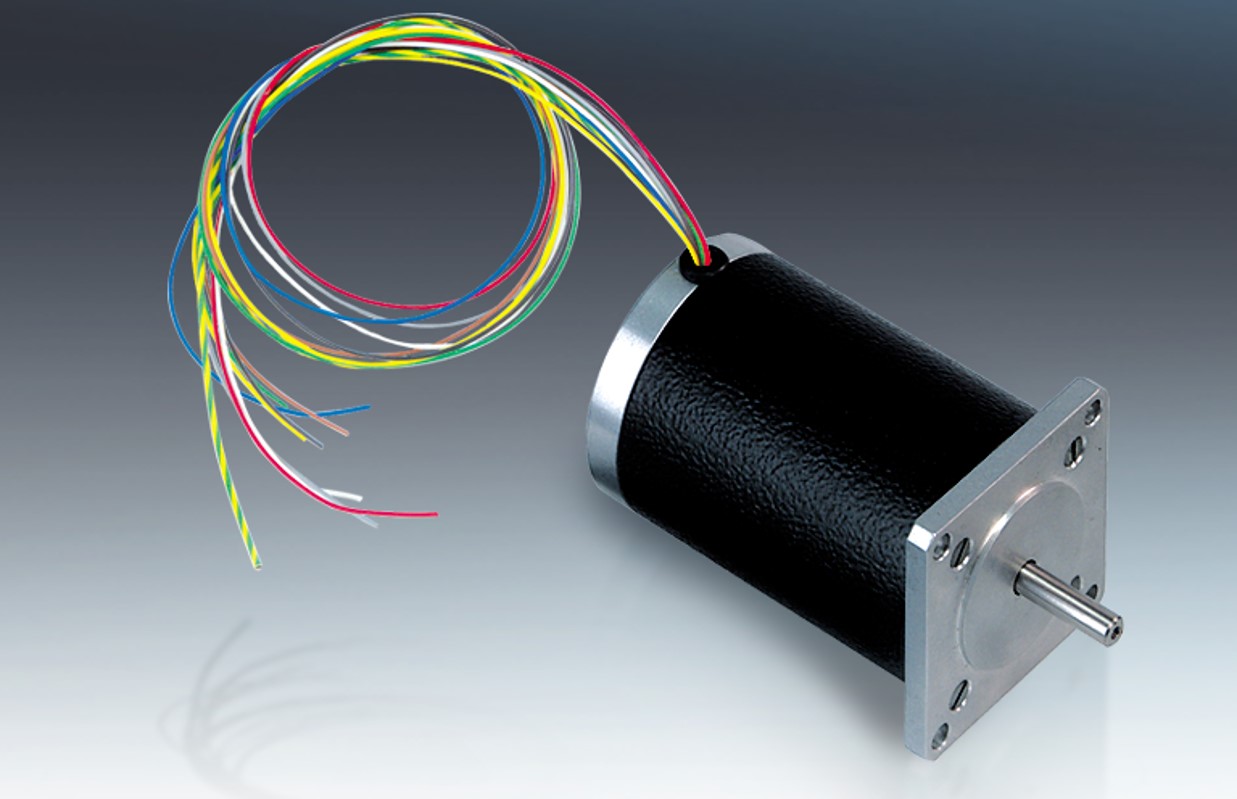

  • Stecker, Klemmkasten (IP55) oder Litzenanschluß (IP41)
  • Metrische oder Zoll Abmaße
  • Isolierstoffklasse F
  • Hochspannungsgeprüft nach VDE0530
  • CE-Konform

Baugrößen

Serie SM 56
Motordurchmesser: 56,5mm
Haltemoment:         0,6 bis 1,8Nm

Serie SM 87/SM 88
Motordurchmesser: 86mm
Haltemoment:          2 bis 12Nm

Serie SM 107
Motordurchmesser: 108mm
Haltemoment:          4 bis 16Nm

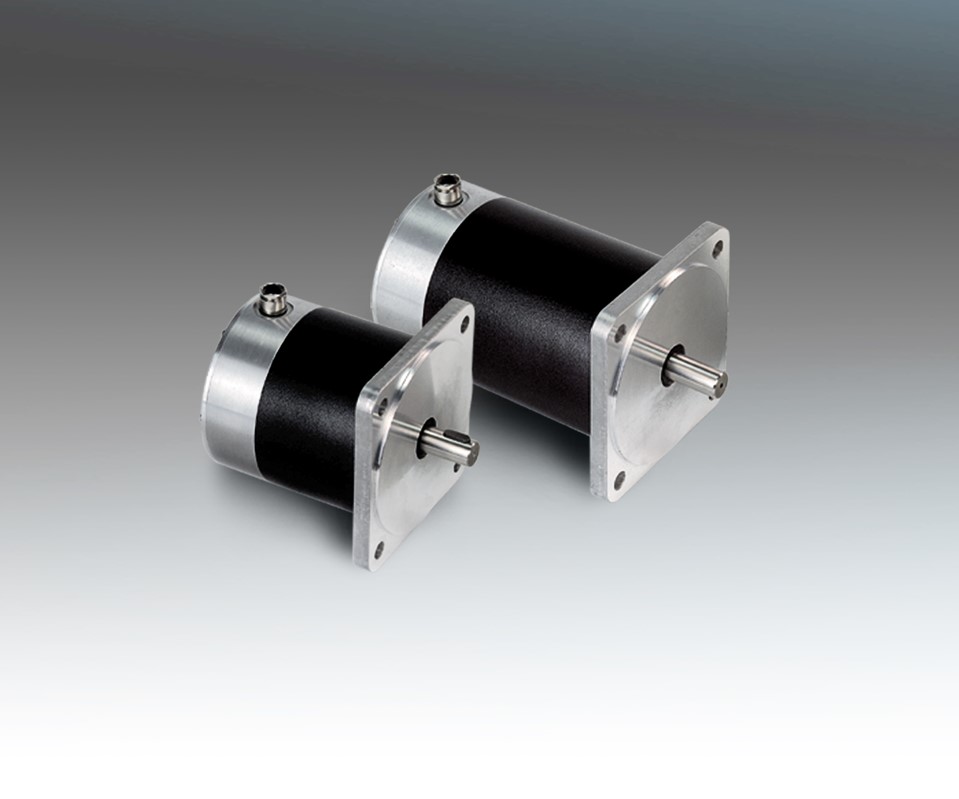

Serie SM 168
Motordurchmesser: 168mm
Haltemoment:          19 bis 38Nm

Schrittmotoren mit Hohlwelle
Die Familien SM 88 und SM 107 sind auch als Hohlwellen-Variante verfügbar.

Sonderversionen
Wir bieten auch Schrittmotor-Sonderversionen für den Einsatz unter extremen Bedingungen, z.B. vakuumkompatibel, strahlungsresistent, Schutzart bis IP68, Edelstahlausführung, erweiterter Betriebstemperaturbereich. Bitte fragen Sie dazu an.

Laden Sie den Katalog herunter (oben rechts) für weitere technische Informationen.
