Astronomy project • consortium of 16 universities and research institutions
The mission is to design, build, and operate the Giant Magellan Telescope to enable cutting-edge research and scientific observations that will revolutionize humanity’s fundamental understanding of the Universe.
Home » Applications & Projects » Aeronautics & Space » Giant Magellan Telescope (GMT)

Projekt Übersicht

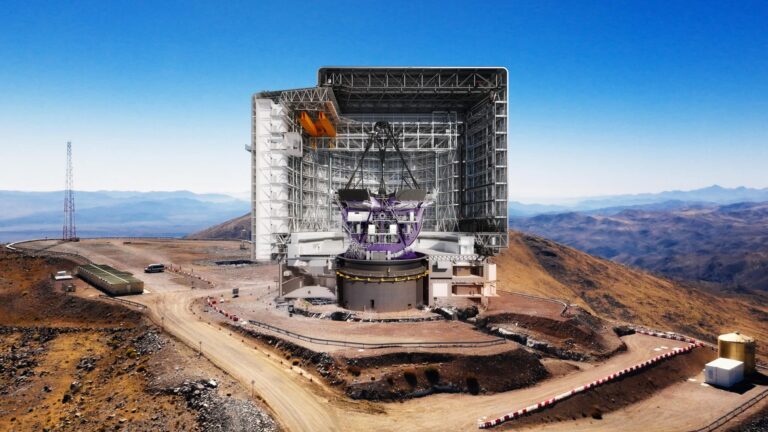

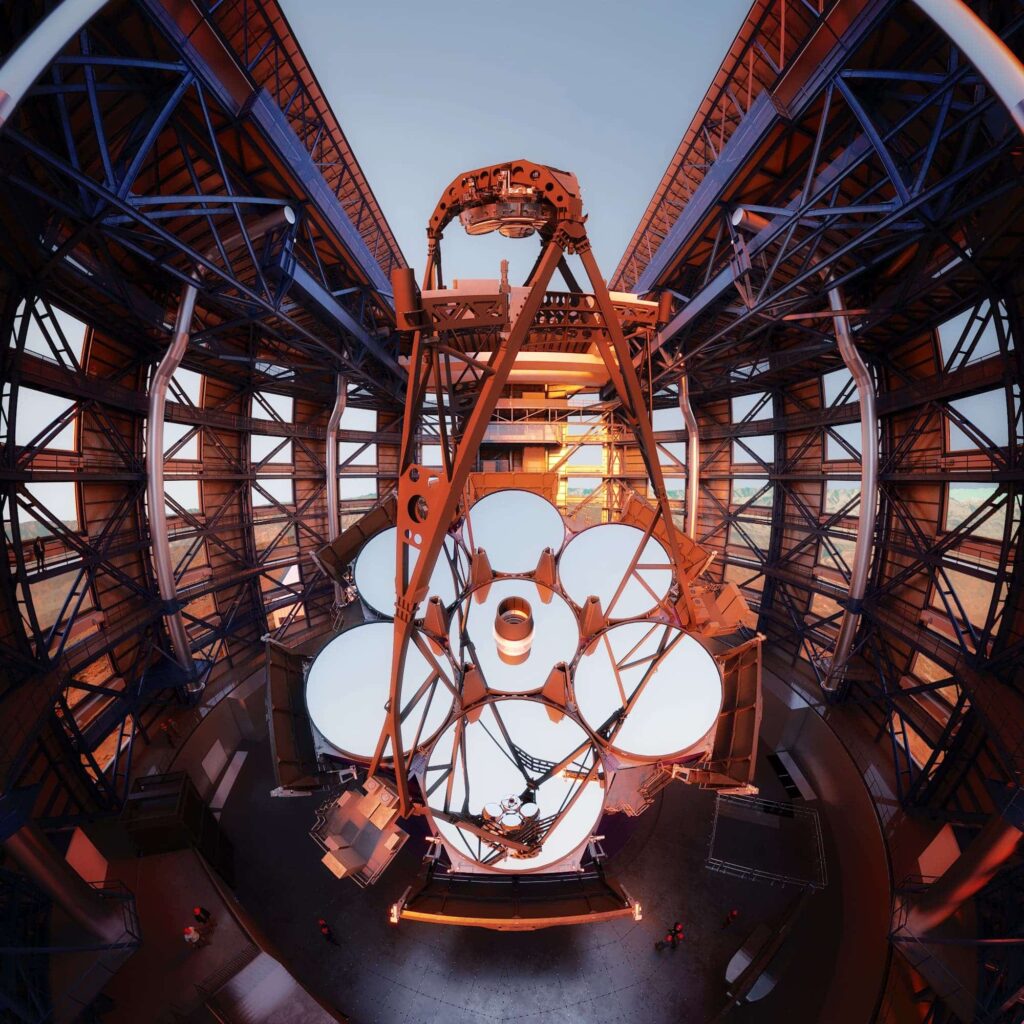

Extremely Large Telescope
Las Campanas Observatory, Chile
GMTO Corporation
Under construction
Unser Beitrag
MACCON entwickelt und fertigt die elektrischen Hauptachsenantriebe für Azimuth und Elevation des Giant Magellan Telescope — direktangetriebene, hochpräzise Antriebssysteme, die das 30-Meter-Klasse-Teleskop exakt ausrichten, Himmelskörper nachführen und Störeinflüsse wie Wind aktiv ausregeln.

Präzise Teleskopausrichtung
Die Hauptachsenantriebe bewegen das Teleskop in Azimuth und Elevation mit hoher Genauigkeit — entscheidend für die exakte Positionierung und Nachführung astronomischer Objekte.
Direktantrieb ohne Getriebe
Die Antriebsachsen sind als getriebelose Direktantriebe ausgeführt. Dadurch werden Spiel, mechanische Verluste und unerwünschte Bewegungsfehler minimiert.
Segmentierter PMSM mit Luftspaltwicklung
Kern des Antriebskonzepts sind PMSM mit mehreren Statorsegmenten. Die Luftspaltwicklung ermöglicht einen besonders gleichmäßigen Lauf für höchste optische Präzision.
Synchronisierte Antriebsregelung
Alle Statorsegmente werden über ein exakt abgestimmtes Steuerungssystem synchronisiert. Pro Segment sorgt ein Kollmorgen S700 Servoverstärker für die Versorgung; die direkte Phasenstromregelung ermöglicht eine präzise Drehmomentformung. Die EtherCAT-Kommunikation erfüllt Sicherheitsanforderungen bis SIL3.
Key Facts
Die wichtigsten Kenngrößen des Giant Magellan Telescope und der von MACCON entwickelten Hauptachsenantriebe auf einen Blick.
Spitzendrehmomente
Hauptachsenantriebe
Rotordurchmesser
je Antriebsachse
Direktantriebsachsen
Azimuth & Elevation
Statorsegmente pro PMSM
Azimuth
Temperaturfenster
Antriebskühlung
Sicherheitsstandard
EtherCAT-Kommunikation
Projekt-Steckbrief
OHB Digital Connect
GMTO Corporation
Extremely Large Telescope
Hauptachsenantriebe
In Umsetzung
Astronomy
MACCON
