Kapazitive absolute Encoder

Absoluter elektrischer Encoder, entwickelt und gefertigt für außergewöhnliche Leistungsfähigkeit in einer Vielzahl von Anwendungen – von industrieller Automatisierung und Robotik bis hin zu Überwachung, Verteidigung, Avionik und Raumfahrt.
Mehr erfahren

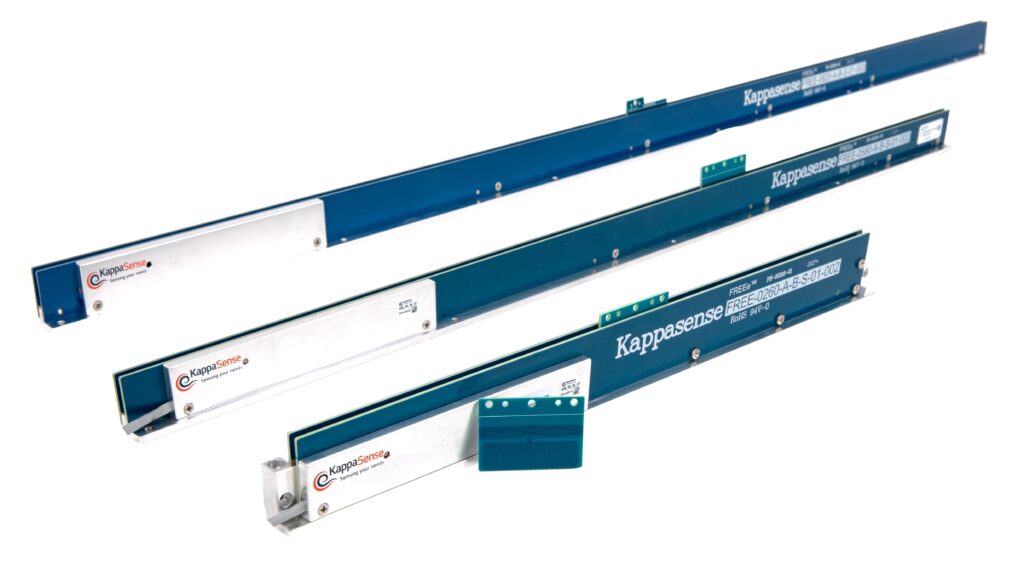

Linear Encoder mit kabellosem Lesekopf

FREEe™ ist eine Lineargeber-Technologieplattform, bei der der Lesekopf als passives Bauteil ausgeführt ist und nur 3 Gramm wiegt. Dank seiner passiven, kabellosen Eigenschaften sind keine bewegten Kabel erforderlich. Die gesamte Encoder-Verkabelung ist statisch und mit der Maßverkörperung verbunden. Ein wesentlicher Faktor bei Linearbewegungssystemen ist die Robustheit der Kabel, die mit dem bewegten Element verbunden sind. Die FREEe™-Lösung erhöht die Maschinenzuverlässigkeit, da bewegte Encoder-Kabel nicht mehr erforderlich sind. Darüber hinaus bieten die kapazitiven absoluten Lineargeber große mechanische Toleranzen und eignen sich für den Betrieb in rauen Umgebungen, wodurch sie für zahlreiche Anwendungen geeignet sind.
FREEe™ Serie

FREEe™ Serie

Kabelloser, ultraleichter Lesekopf

  • Kabelloser, ultraleichter Lesekopf
  • Große mechanische Toleranzen
  • Hohe Genauigkeit
  • Mehrere Leseköpfe
  • Unempfindlich gegenüber Magnetfeldern
  • Einfache Installation

Wichtige Merkmale

  • Kabellose Bewegung des Lesekopfs
  • Erweiterte Montagetoleranzen
  • Unempfindlich gegenüber Verschmutzung: Staub, Fett und mehr
  • Kundenspezifisch anpassbar
  • Vibrationsbeständig
  • Unempfindlich gegenüber Magnetfeldern
  • Großer Temperaturbereich

Anwendungen

  • Pharma & Biotechnologie
  • Maschinenautomation
  • CNC & Laserdruck
  • Medizinrobotik
  • Linearmotoren & Lineartische
  • Elektrooptische Steuerung
  • Anspruchsvolle Umgebungen mit Temperatur, Vibration und Verschmutzung

Spezifikation

FREEe™ – Technische Daten
Encoder-ParameterWert
Encoder-TypAbsolut/Inkremental
Encoder-SchnittstelleBiSS C, AQB
MesslängeSiehe Bestelltabelle
Genauigkeit±10 µm*
Auflösung1, 2 µm**
Wiederholgenauigkeit1, 2 µm**
Betriebsgeschwindigkeit6 m/s
Betriebstemperaturbereich0 bis 70 °C
Leistungsaufnahme5 V, 0,2 A
Roll, Pitch, Yaw±0,5°
Seitlicher Versatz±0,5 mm
Höhentoleranz des Lesekopfs±0,5 mm

* Kontaktieren Sie uns für höhere Genauigkeiten
** Abhängig von der Maßstabslänge
