Simcenter™ Motorsolve™ ist die komplette Design- und Analysesoftware für Permanentmagnet-, Asynchron-, Synchron-, elektronisch und bürstenkommutierte Maschinen.

Motoren- und Generatoren Entwickler können diese template basierte Software für ein schnelles und einfaches virtuelles Prototyping nutzen. Simcenter™ Motorsolve™ simuliert elektrische Maschinen mit Hilfe von Ersatzschaltbildern und einem einzigartigen automatisierten Finite-Elemente Ansatz. Typische FEA-Benutzersteuerungen wie Netzverfeinerungen sind nicht erforderlich, da Simcenter Motorsolve diese Operationen für den Benutzer durchführt

Features:

  • automatisierte Berechnung aller für eine Design möglichen symmetrischen Wicklungen
  • Auto-Sizing: Generiert einen ersten Entwurf, basierend auf Drehmoment pro Volumen oder Nennstromdichte
  • DXF-Import von Rotor-, Stator- und Ankergeometrien
  • VHDL-AMS und Simulink© Exportmöglichkeiten
  • Erstellen mehrerer alternativer Entwürfe im selben Modell für schnelle und einfache Vergleiche
  • Vordefinierte Bibliothek mit linearen, nichtlinearen und anisotropen Materialien
  • Verschiedene Wicklungsdiagramme verfügbar (Wicklungsfaktoren, Görges-Diagramm, Animated Airgap MMF, usw.)
  • Spezielle Umgebung für elektrische Maschinen, welche es dem Designer ermöglicht, den kompletten Lösungsraum zu simulieren
  • Vollständig gekoppelte antriebsbezogene, elektromagnetische, mechanische und thermische Simulationen
  • Automatisierte Erstellung von Berichten und Reports
  • Verkürzen Sie die Zeit bis zur Markteinführung eines neuen Entwurfs und senken Sie die Gesamtkosten für den Entwurf
  • Machen Sie Notizen, dokumentieren Sie Entwurfsänderungen und exportieren Sie die Ergebnisse in Ihre Tabellenkalkulation
Video: Neuheiten in der aktuellen Version von Simcenter™ Motorsolve™

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

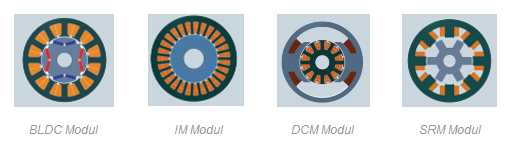

Unterstützte Maschinentypen und Module

Bürstenlose DC- und PMAC-Maschinen

  • Synchron reluctance
  • IPM
  • SPM
  • Bread loaf
  • Spoke
  • Inset
  • Etc.

Asynchronmaschinen

  • Innen- und Außenläufer
  • Alle Standard-Stabformen
  • Alle Standard-Wickelkonfigurationen

Bürstenbehaftete Gleichstrommaschinen (PM und Feldwicklung)

  • Bürsten
  • PMDC
  • Reihenschluss
  • Nebenschluss
  • Universalmotoren

Geschaltete Reluktanzmaschinen

Templates für Innen- und Außenläufer

Simcenter Motorsolve Thermal

Simcenter Motorsolve Thermal ist ein 3D FEA-basiertes Tool zur thermischen Berechnung der stationären Temperaturen unter Verwendung der Verluste aus der elektromagnetischen Analyse (BLDC und IM).

  • Freie Konvektion (TENV)
  • Erzwungene Konvektion / Lüfter (TEFC)
  • Kontaktkühlung
  • Spray Cooling
  • Wasserkühlung (Wassermantel, Kanäle)

Automatisierte FEA-Anwendung

Simcenter Motorsolve enthält mehrere Analysemethoden, die für verschiedene Phasen des Entwurfsprozesses geeignet sind. Die ausgegebenen Größen, Wellenformen, Felder und Diagramme können auf verschiedenen Analysemethoden basieren, so dass der Benutzer die Berechnungszeit entsprechend dem gewünschten Genauigkeitsgrad anpassen kann.

  • Leistung bei Sättigung
  • Hysterese, Wirbelstrom und Wicklungsverlust
  • Stromverdrängung in Rotorstäben (Anlaufkäfig)
  • Gekoppelte elektromagnetische und thermische Effekte

Leistungsparameter, Wellenformen und Felddiagramme sind mit nur einem Klick verfügbar.

Verfügbare Tests und Experimente

Ausgabe von Graphen und Diagrammen

  • Strom
  • Back-EMF

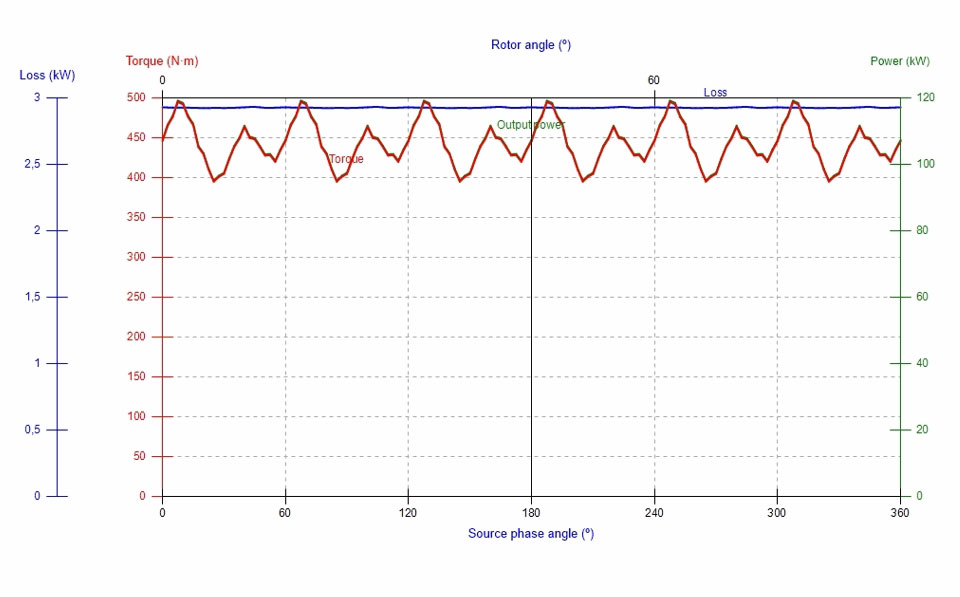

  • Drehmoment
  • Flussverkettung
  • Verluste bei Lastzyklen
  • Wärmefluss
  • Thermische Kapazität
  • Zeiger-Diagramme

Maschinenauslastung

  • Drehmoment
  • Wirkungsgrad
  • Luftspalt-Fluss
  • Nutrastmoment (Cogging)

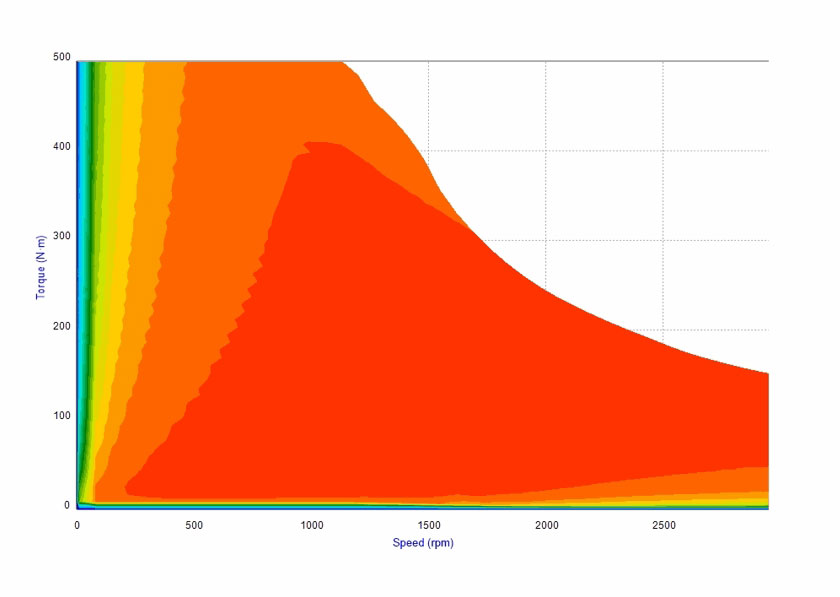

  • Wirkungsgradkennfeld



Feldparzellen

  • Entmagnetisierung
  • Verluste
  • Flussdichte
  • Stromdichte
  • Temperaturen
  • Flächenkraftdichte

Export

  • Simcenter Amesim
  • Simcenter Flomaster
  • Simcenter MAGNET
  • SystemVision
  • VHDL-AMS
  • Opal-RT
  • Simulink
  • DXF

Auf die Bedürfnisse eines Motorkonstrukteurs zugeschnittener Workflow

Sie haben Fragen oder wünschen ein Angebot?

Nehmen Sie noch heute Kontakt mit einem unserer erfahrenen Ingenieuren auf!

Für weitere Informationen und kostenfreie Testlizenzen wenden Sie sich bitte an software(at)maccon.de
